2404 串行电可擦除只读存储器24C04引脚封装图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-27

串行电可擦除只读存储器24C04引脚封装图

AT24C04是Ateml公司的4Kb得电可擦除存储芯片,采用两线串行的总线和单片机通讯,电压最低可以到2.5V,额定电流为1mA,静态电流10uA(5.5V),芯片内的资料可以在断电的情况下保存100年,而且采用8 脚的DIP 封装,使用方便。

基本信息

中文名称:at24c04
存储器配置:512 x 8bit
封装类型:DIP
针脚数:8
存储器容量:4Kbit

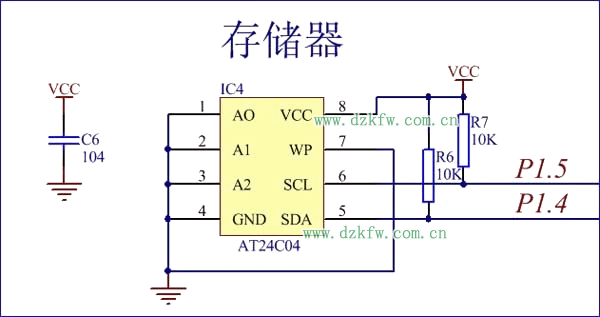

应用电路图实例:

AT24C02应用电路图实例

基本信息

工作温度范围:-40°C ~ +85°C

器件标号:24

器件标记:24C04

存储器电压 Vcc:2.5V

存储器类型:EEPROM

接口类型:Serial, I2C

电压, Vcc:5.5V

电源电压 最大:5.5V

电源电压 最小:1.8V

芯片标号:24C04

表面安装器件:通孔安装

逻辑功能号:24C04

频率:1MHz

简介内容

简而言之,AT24C02是一个在突然掉电的情况下存储数据的芯片,即掉电存储芯片。

TSSOP8外形图

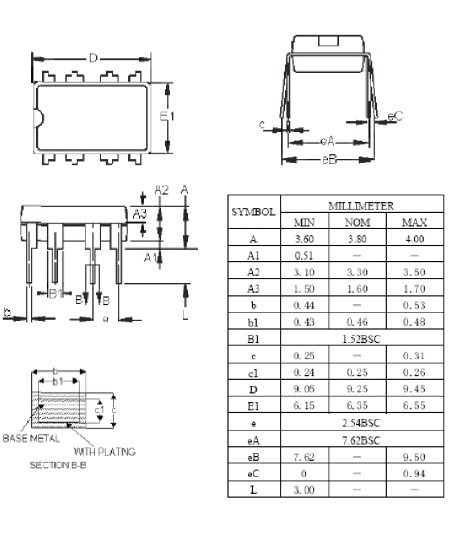

DIP8外形图
