cd4013中文资料汇总:引脚图及功能_工作原理及方式_功能结构

作者:佚名    文章来源:本站原创    点击数:6823    更新时间:2018-01-18
在电子技术中,N/2(N为奇数)分频电路有着重要的应用,对一个特定的输入频率,要经N/2分频后才能得到所需要的输出,这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器,在以CD4013为主组成的若干个二分频电路的基础上,加上异或门等反馈控制,即可很方便地组成N/2分频电路。



功能结构

CD4013由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出。此器件可用作移位寄存器,且通过将Q输出连接到数据输入,可用作计数器和触发器。在时钟上升沿触发时,加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关,而分别由置位或复位线上的高电平完成。

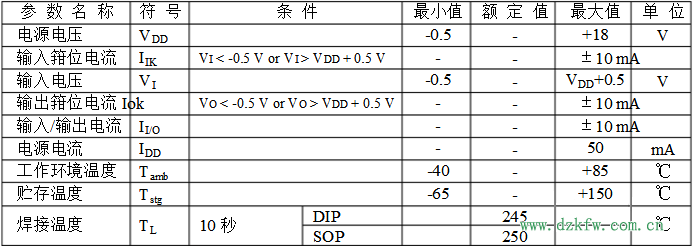

CD4013主要参数

  (1)极限参数:除非另有规定,Tamb=25℃,Vss = 0V

CD4013主要参数

引脚图

cd4013引脚图

1D、2D:数据输入端

1CP、2CP:时钟输入端1Q、2Q:原码输出端1 /Q、2 /Q:反码输出端


1SD、2SD:直接置位端

1RD、2RD:直接复位端

VDD:电源正

VSS:地

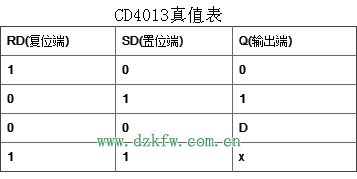

CD4013真值表

CD4013真值表

CD4013有两个D触发器,一个D触发器有6个端子:2个输出,4个控制。4个控制分别是R、S、CP、D。

1)R和S不能同时为高电平。

2)当R为1、S为0时,输出Q一定为0,因此R可称为复位端。

3)当S为1、R为0时,输出Q一定为1。

4)当R、S均为0时,Q在CP端有脉冲上升沿到来时动作,具体是Q=D,即若D为1则Q也为1,若D为0则Q也为0。
