LM2596是降压型电源管理单片集成电路的开关电压调节器，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V，可调版本可以输出小于37V的各种电压。

中文名 LM2596开关电压调节器

最大输出电流 3A

最高输出电压 37V

振荡频率 150KHZ

转换效率 75%~88%

工作温度范围 -40℃~+125℃

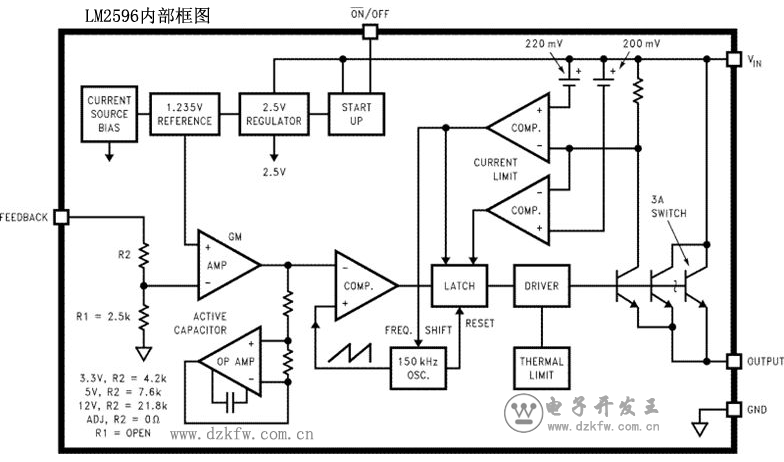

内部框图


LM2596芯片内部框图。
注：此图为TO-220封装形式的内部框图。
LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部
稳压电路等。
为了产生不同的输出电压通常将比较器的负端接基准电压（1.23V ），正端接分压电阻网络。其中R1=1KΩ ，R2分别为1.7KΩ （3.3v），3.1KΩ（5V），8.8KΩ （12V）、0（-ADJ）。将输出电压的分压电阻网络的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压保持稳定。

芯片简介
LM2596系列是德州仪器（TI）生产的3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器（150KHZ）和基准稳压器（1.23v），并具有完善的保护电路、电流限制、热关断电路等。利用该器件只需极少的外围器件便可构成高效稳压电路。提供的有：3.3V、5V、12V及可调（-ADJ）等多个电压档次产品。
此外，该芯片还提供了工作状态的外部控制引脚。

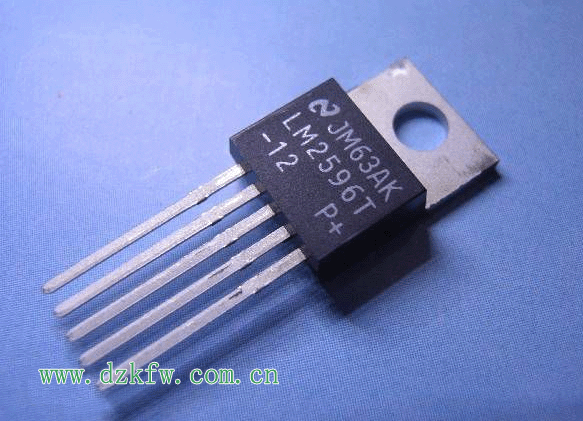

LM2596芯片实物图

LM2596系列开关稳压集成电路的主要特性如下：
1、输出电压：3.3V、5V、12V及（ADJ）等，最大输出电压37V
2、工作模式：低功耗/正常两种模式。可外部控制
3、工作模式控制：TTL电平相容
4、所需外部组件：仅四个（不可调）；六个（可调）
5、器件保护：热关断及电流限制
6、封装形式：5脚（TO-220(T)；TO-263(S))

散热问题
LM2596有两种封装形式，5脚TO-220(T)；TO-263(S)。一般情况下，TO-220(T)封装需要加装散热片。散热片的尺寸由输入电压、输出电压、负载电流和环境温度决定。环境温度越高，对散热的需求也越高。
TO-263(S)封装的LM2596是要焊接在PCB板上的表贴元件，铜和PCB板有助于这种封装器件的散热，如续流二极管、电感器的散热。焊接这种封装器件的PCB上的覆铜区域至少要有0.4平方英寸，更多的覆铜区域会改善热特性，但大于6平方英寸时，在散热方面的改善就很小，就应在通风的情况下使用。

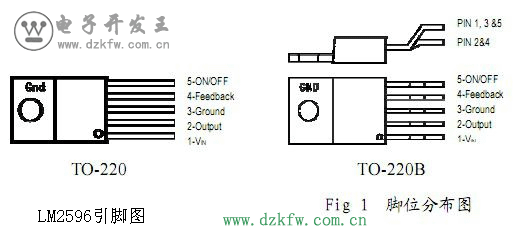

引脚图

LM2596引脚图
右图为LM2596芯片引脚示意图。1为+VIN，2为out put，3为gnd，4为feed back，5为on/off。

应用实例

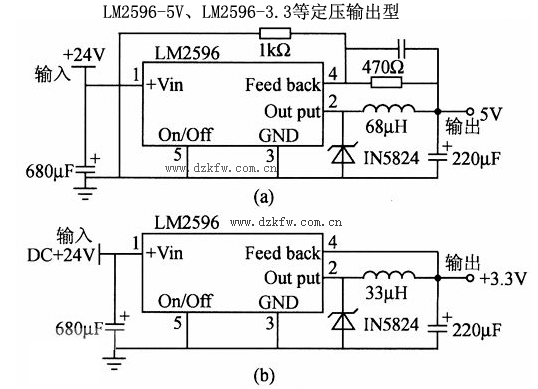

具体应用时可根据需要选择：LM2596可调电压型、LM2596-5V、LM2596-3.3等定压输出型。要获得+1.8V输出电压时请选用A图，


要获得+3.3V、+5V输出电压时请选用B图。

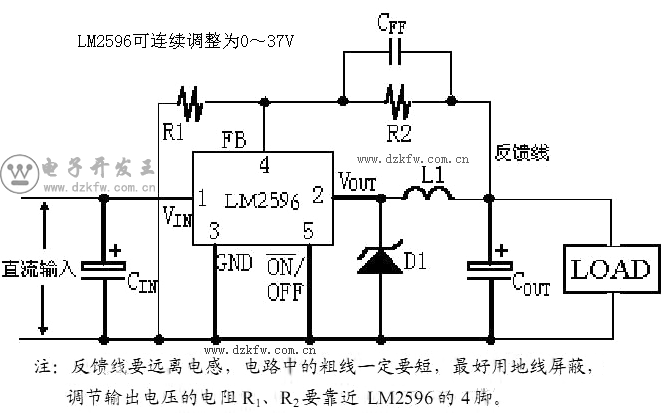

LM2596支持输出可调，在输入40V时，输出可连续调整为0～37V，典型应用电路如下图：
