数码管显示器的结构,七段数码管结构

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-10-13

LED是发光二极管的缩写。数码显示器是由7段发光二极管构成的,应用非常普遍。除此之外,还有液晶显示器(LCD)、真空荧光显示器(VFD)、等离子显示器(PDP),本章只介绍数码显示器和液晶显示器。

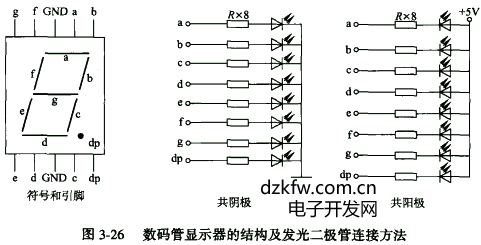

 数码管显示器的引脚排列及发光二极管连接方法如图3—26所示。下图是七段数码管的示意图

LED数码管接线方法图,七段数码管结构图

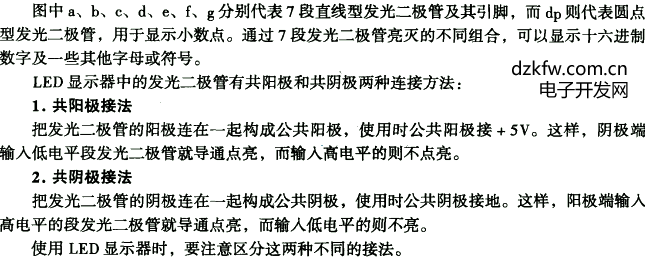

共阴极接法方法,共阳极接线方法
