tda2822的特点和应用电路,中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-07

  TDA2822是意法半导体(ST)开发的双通道单片功率放大集成电路,通常在袖珍式盒式放音机(WALKMAN)、收录机和多媒体有源音箱中作音频放大器。具有电路简单、音质好、电压范围宽等特点,可工作于立体声以及桥式放大(BTL)的电路形式下。

  芯片特点

  ■电源电压范围宽(1.8~15V,TDA2822M),电源电压低至1.8V时仍能工作

  ■静态电流小,交越失真也小

  ■适用于单声道桥式(BTL)或立体声线路两种工作状态

  ■采用双列直插8 脚塑料封装(DIP-8)和贴片式(SOP-8)封装

  引脚配置

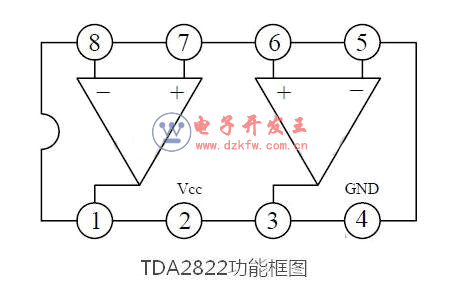

  内部功能模块方框图,引脚位按照芯片实物排列。

  tda2822中文资料引脚图

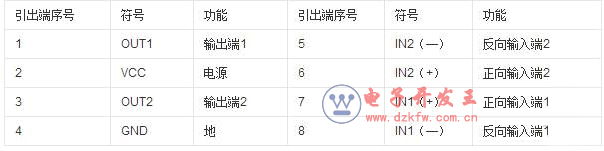

  引脚功能配置

  tda2822的特点和应用电路

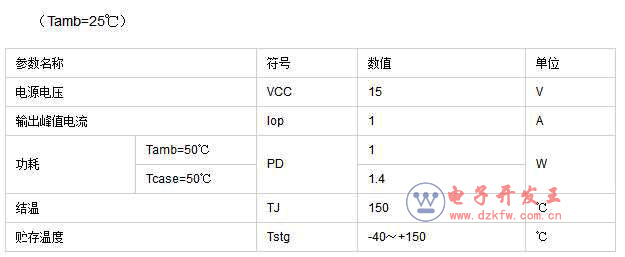

  最大额定值

  tda2822的特点和应用电路

  应用电路

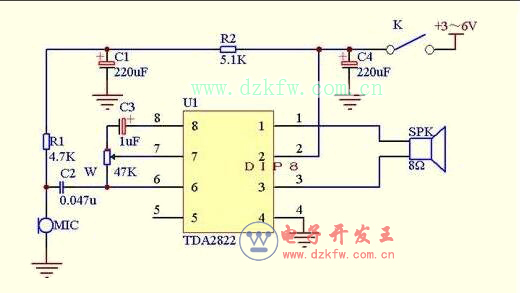

  右图这款话筒功放电路,外围元件少,制作简单,音质却出乎意料的好。采用一块双路音频放大集成电路。其主要特点是效率高、耗电省,静态工作电流典型值只有6mA左右,该集成电路的电压适应能力强(1.8V~15VDC),即使在1.8V低电压下使用,仍会有约 100mW的功率输出,具体如图所示。

  tda2822的特点和应用电路

  TDA2822应用电路工作原理驻极体话筒MIC将拾取的声音信号转换成电信号后,经C2和W从U1的②脚引入,经U1音频放大后,推动喇叭发音。本机接成BTL输出电路,这对于改善音质,降低失真大有好处,同时输出功率也增加了4倍,当3V供电时,其输出功率为350mW。
