TDA7266/TDA7266B中文资料_TDA7266双路音频立体声放大器电路图

作者:佚名    文章来源:本站原创    点击数:4457    更新时间:2018-04-25

【用途 应用】 双声道音频放大电路

【性能 参数】

      采用单列15脚HzIP-15A封装。工作电压3~18V,输出功率2x7W,工作温度为0~70℃。

      内部主要由两路功能相同的音频功率放大电路、静噪控制电路、待机控制电路,以及过热保护与短路保护等电路组成。是立体声音频功率放大电路,内含两路BTL音频功率放大电路,具有待机和静音控制功能以及过热、短路保护功能。TDA7266B还有三块同系列集成块,分别是TDA7266 S/SA、TDA7266L、TDA7266M。TDA7266 S/SA的结构与TDA7266B完全相同,供电范围也一样,但输出功率为2x5W; TDA7266M为15脚封装的7W单声道功放电路;TDA7266L为10脚封装的5W单声道功放电路。

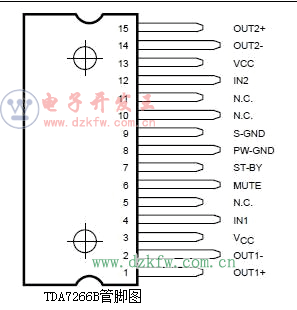

TDA7266B管脚图

应用实例:

TDA7266双路音频立体声放大器电路图

TDA7266是双路音频立体声放大器,以MULTIWATT形式封装,专门为音乐设备和彩色电视机的高质量音频放大电路而设计。
  一、特点
  1、宽供电电压范围(3-18V)
  2、短路保护
  3、热保护
  4、待机特性
  5、静音功能
  6、开关机静噪
  7、外围元件少
  二、内部框图

TDA7266双路音频立体声放大器电路图

引脚 符 号 功 能
1 LO+ 左声道声音正极输出
2 LO- 左声道声音负极输出
3 VCC1 +16V供电
4 RIN 右声道声音输入
5 NC 空脚
6 MUTE 静音
7 ST-BY 待机
8 P-GND 地
9 S-GND 地
10 NC 空脚
11 NC 空脚
12 LIN 左声道声音输出
13 VCC2 +16V供电
14 RO- 右声道声音正极输出
15 RO+ 右声道声音负极输出
