LM4871中文资料,管脚图,LM4871功放电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-4-21

LM4871是块3W的音频放大电路,分DIP、MSOP、LLP三种封装,引脚都为8脚且引脚功能都相同。
1.SHOTDOWN(关机)
2.BYPASS(旁通)
3.+IN(正输入)
4.-IN(负输入)
5.Vo1(输出1)
6.VDD(电源正)
7.GND(地)
8.Vo2(输出2)

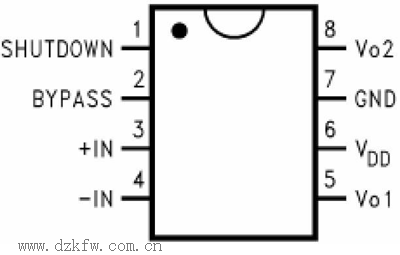

LM4871中文资料,lm4871管脚图

LM4871是一款BTL音频功率放大器。5V工作电压时,功率1.5-3W,最大驱动功率为3W(3Ω负载,THD+N<10%),,音频范围内THD+N小于是1%。(20Hz~20KHz)LM4871的应用电路简单,只需极少数外围器件;LM4871输出不需要外接耦合电容或自举电容和缓冲网络。
LM4871采用ESOP、DIP、LLP封装,特别适合用于小音量、小体重的便携系统中;LM4871可以通过近制进入休眠模式,从而减少功耗;LM4871内部具有过热自动关断保护机制;LM4871工作稳定,单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。
LM4871主要特性:
输出功率高(THD+N<10%,1KHz频率);LLP封装的为3W(3Ω负载)和2.5W(4Ω负载)其他封装的为1.5W(8Ω负载) 掉电模式漏电流小,0.6uA(典型)采用ESOP,LLP和DIP封装外部增益可调宽工作电压范围:2.0V~5.5V不需驱动输出耦合电容、自举电容和缓冲网络单位增益稳定。

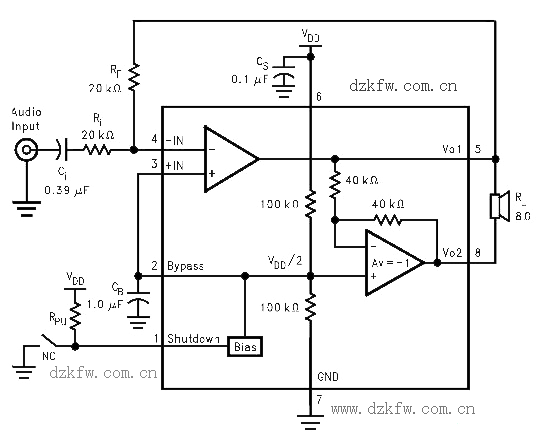

LM4871功放电路图
