下载安装了三菱PLC编程软件GX Developer后，该怎么使用呢?还不会的朋友赶紧来和小编一起学习一下三菱PLC编程软件GX Developer使用教程哦，希望通过本篇教程的学习，可以帮助到大家。

　　首先，打开软件GX Developer，如下图所示：



　　打开菜单栏中“工程-创建新工程”，会弹出“创建新工程”的窗口，可以选择PLC类型、程序类型和设定工程名。本文选择的是FX系列的FX2N，梯形图。点击“确定”，就回到主窗口中，开始编写梯形图程序，如下图所示：





　　接下来就可以 开始编写PLC梯形图程序了。我们可以在工具栏中找到相应的输入输出等符号，点击就可以添加到程序编辑器中，也可以在编辑器中双击左键，输入相应的符号，如下图所示：

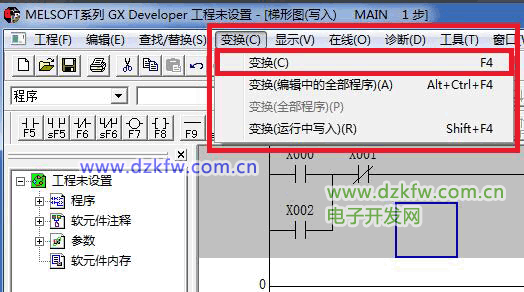

　　编写完一个简单的程序之后，可以再工具栏中点击“变换-变换”，也可以在编辑器中单击右键，点击最下的变换，如下图所示：





　　如果程序中有错误，变换时会弹出提示窗口，提示“有不能变换的梯形图，请修正光标位置的梯形图”，如下图所示：

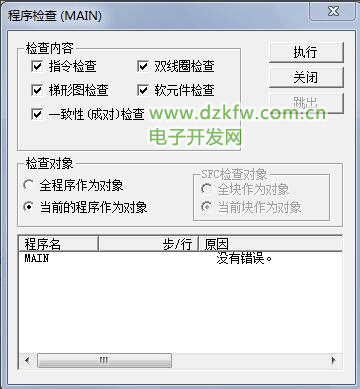

　　修正程序确认无误后，变换，然后可以点击工具栏中的“工具-程序检查”，弹出“程序检查”的窗口，其中可以对“指令、双线圈、梯形图、软元件和一致性”进行检查，点击“执行后”，就可以进行检查了，检查完毕后，会在下方的信息窗口中给出提示，如下图所示：





　　程序检查完毕没有错误后，即可点击工具栏中的“在线-PLC写入”，进行PLC的联机调试，如下图所示：



　　以上就小编分享的三菱PLC编程软件GX Developer使用教程，有需要的朋友赶紧来看看这篇文章哦。
