200SMART端的设置：

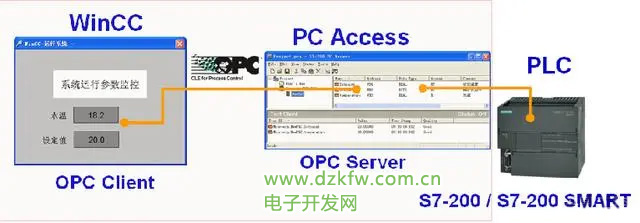

PC Access SMART是上位机与PLC的一个中间软件，组态王和WINCC都可以读取OPC中的数据。

要求200 smart的编程软件的版本在V2.0及以上，并采用以太网方式进行通讯连接。该OPC软件只能与200smart PLC通讯，不能够建立与200、1200、300、400、1500PLC的通讯连接。1台200samrt PLC同时允许连接8台OPC，同样，一台OPC允许最多连接8台200smart plc。

系统要求：PC Access SMART V2.3：Microsoft Windows 7（32 位和 64 位） 或 Windows 10（32 位和 64 位）

可以写数据，但无法测试。在上位机软件上可以对该变量进行写操作。客户端测试测试从PLC读取变量数值，不能测试向PLC写变量值。


1、下载PC Access SMART软件。（文件夹中有）


2、安装S7-200 PC Access SMART软件

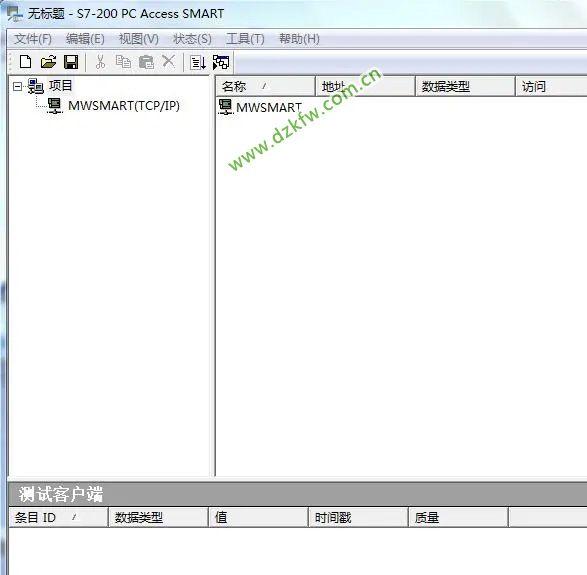

3、打开S7-200 PC Access SMART软件

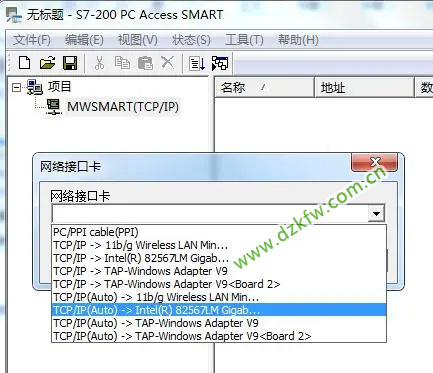

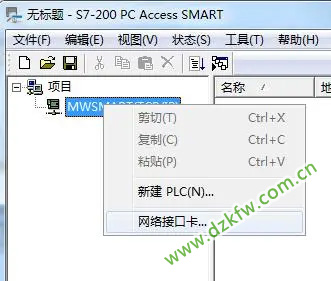

4、右键点击，选择下拉菜单中的“网络接口卡”


5、选择电脑中的实际物理网卡，点击“确定”

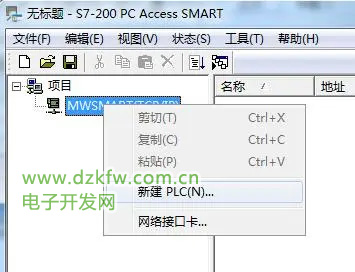

6、右键点击，选择下拉菜单中的“新建PLC”

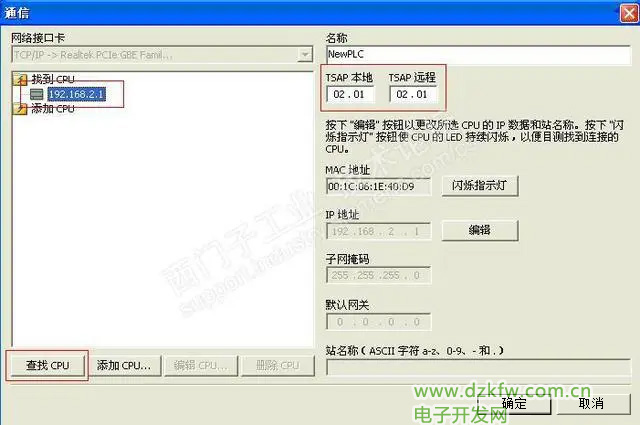

7、在连接属性中，“查找”所需要连接的PLC。这里找到一个默认的PLC地址“192.168.2.1”，TSAP本地与TSAP远程选择默认值02.01。该地址值只能选择02.00；02.01；03.00；03.01。使用者也不能设置其他的数值，因为设置的其他数值后，不能选择“确认”按钮完成配置。软件不支持其他数值。

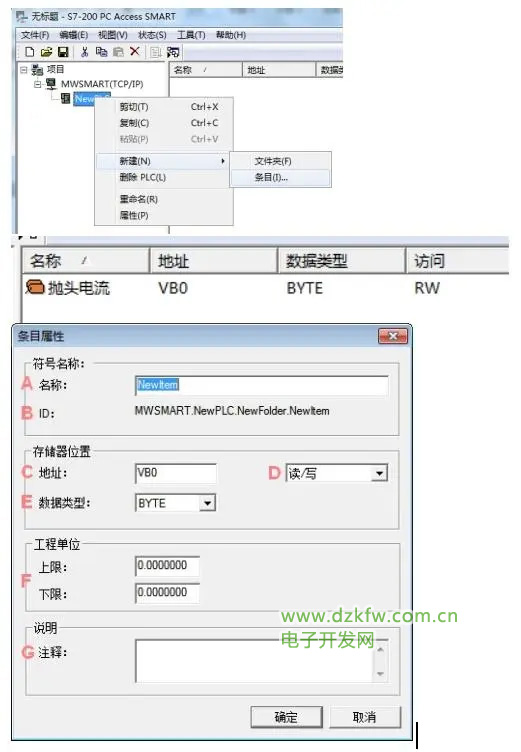

8、右键点击“NewPLC”，选择“新建”；“条目”，创建VB0；QB0（byte）文件


A：该变量的符号名

B：变量ID

C：变量地址，可以设置S7-200 SMART支持的所有内存变量

D：设置上位机软件访问该数据的方式，有三种：读/写、写或读

E：数据类型。数据类型可以更改，比如写VB0，VW0，VD0

F：数据工程单位上下限

G：变量注释

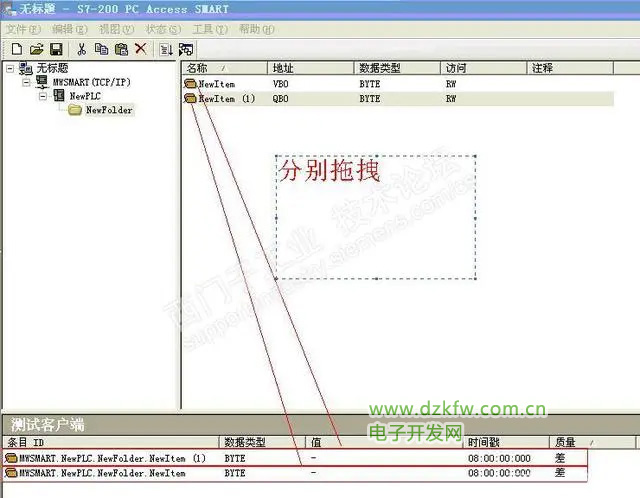

9、将这2个条目分别拖拽到测试客户端区

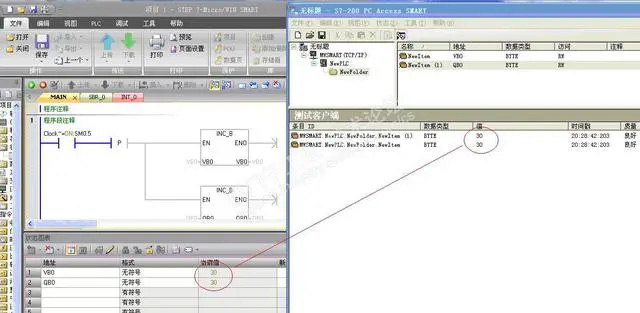

10、这时因为还没有启动“测试客户端状态”按钮，通讯质量表示为“差”，按下“测试客户端状态”，系统会指定用户指定文件存放途径，确定后，启动测试，通讯质量变为“良好”说明已经建立与PLC的通讯连接，与实际PLC数据对比，能够实际反映PLC地址的数据状态，图示：下侧显示“就绪”，并显示监控进度条。测试前要先保存当前文件。


11、向S7-200 PC Access SMART导入PLC变量。首先需要使用者的S7-200 SMART 程序中变量有符号名，选择S7-200 PC Access SMART 软件--->文件--->导入符号，就可以找到S7-200 SMART程序，把S7-200 SMART PLC中有符号名的变量都导入到PC Access SMART中。


12、错误处理方法

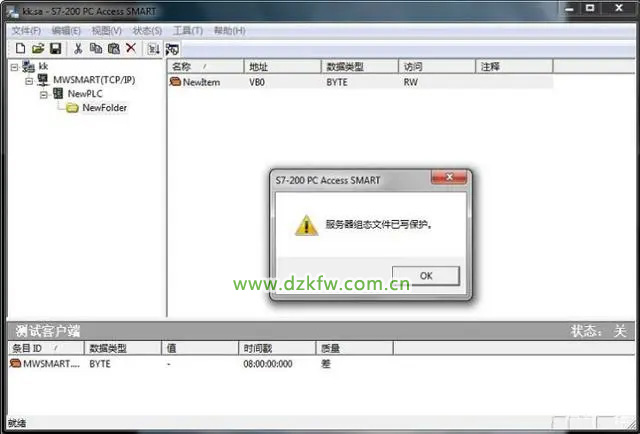

有时 PC Access SMART 软件进行客户端测试时，系统会提示：服务器组态文件已写保护？该如何设置？如下图所示，有些用户进行客户端测试时，系统出现提示信息：服务器组态文件已写保护。


遇到这个提示该如何设置以正常使用，步骤如下：

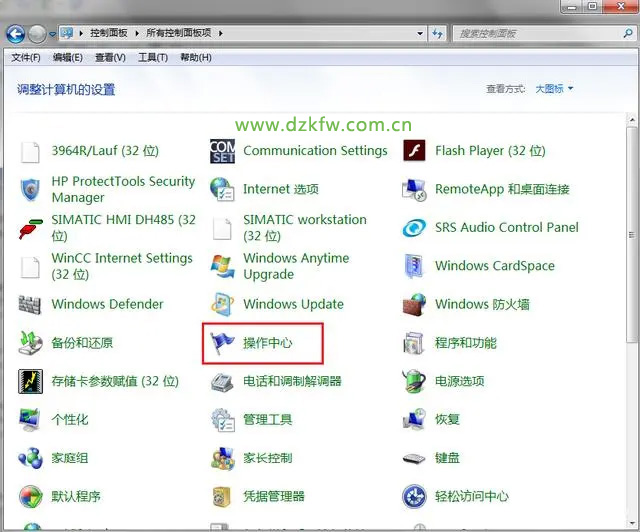

1、进入电脑的控制面板，找到"操作中心"。


2、控制面板-操作中心

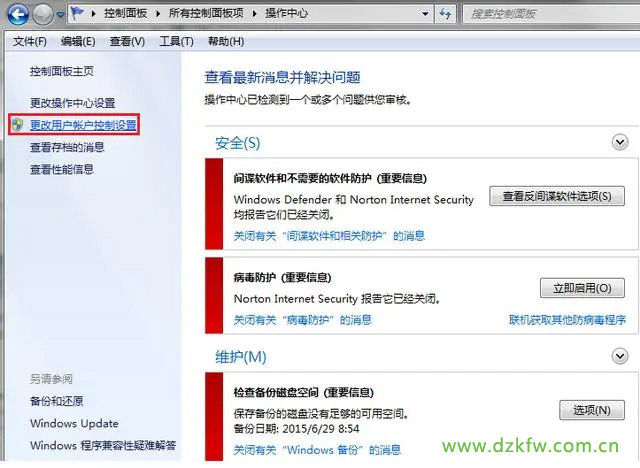

设置“更改用户账户控制设置”


更改用户账户控制设置

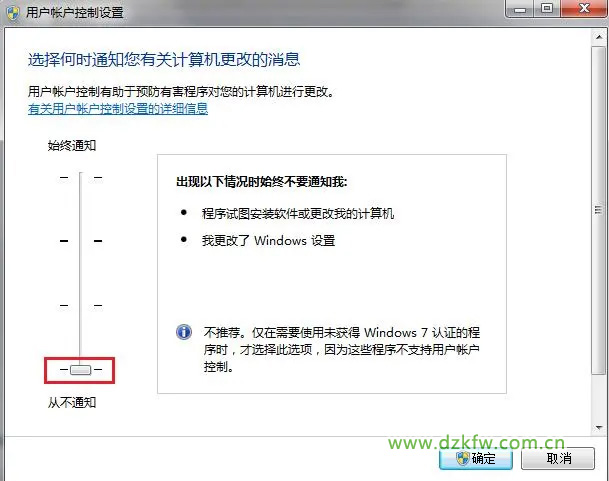

3. 在打开的窗口中选择“从不通知”，然后重新启动电脑，再次测试PC ACCESS SMART 软件。


账户设置为从不通知

WinCC端的设置：

WinCC 中没有与S7-200 SMART CPU 通信的驱动，所以 WinCC 与 S7-200 SMART CPU 之间通过以太网的通信，只能通过 OPC 的方式实现。S7-200 SMART CPU 作为 OPC 的 Sever 端，只需设置 IP 地址即可。

上位机作为 OPC 的 Client 端，通过 SIMATIC NET 软件建立 PC Station 来与 S7-200 SMART 通信。

建立好 PC Station 后，WinCC中的实现步骤如下：

1. 建立所有WinCC中要用到的变量

首先在 OPC Scout中建立好所有 WinCC 中要用到的变量，步骤见OPC Scout 测试。

2. 添加新的驱动

打开 WinCC 软件新建一个项目，用鼠标右键点击“变量管理”，快捷菜单中选择“打开”。

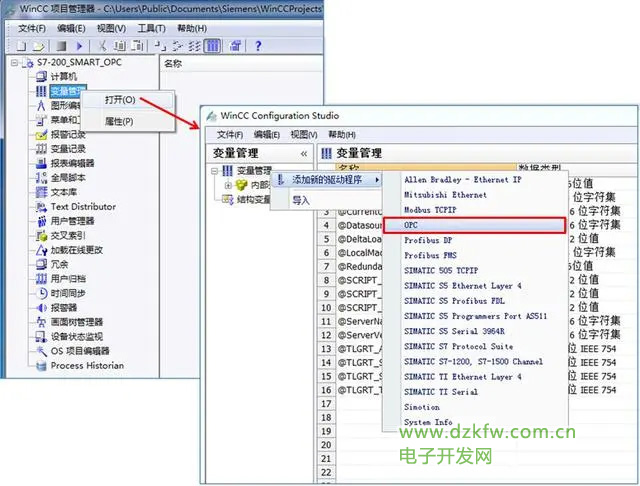

在打开的“WinCC Configuration Studio ”窗口中，鼠标右键“变量管理”，在快捷菜单中选择“添加新的驱动程序”，添加“OPC”驱动。如图1．所示。


图1． 添加一个新的驱动"OPC"

3. 在 WinCC 中搜索及添加 OPC Scout 中定义的变量

首先用鼠标右键“OPC Groups” ，在快捷菜单中点击“系统参数”。在弹出“OPC 条目管理器”窗口中，选择“OPC.SimaticNET.1”，然后点击“浏览服务器”按钮。

在弹出的“过滤标准”窗口中选择“下一步” 进行搜索。如图２．所示。


图２．选择服务器浏览

4. 建立新连接并添加所需变量

在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，如图3．所示。

如果需要添加多个变量，按上述步骤重复添加即可。


图3．添加变量并建立连接

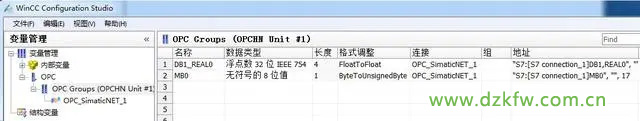

成功添加完变量后，WinCC 中变量管理中将显示已经添加的 OPC 连接和变量，如图4．所示。


图4．从OPC Scout中成功添加变量

5. WINCC 创建画面并监控变量

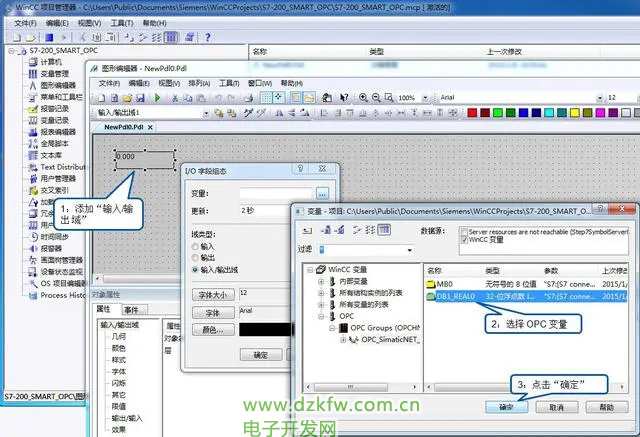

WINCC 中新建画面，并添加“输入/输出 域”，并为其选择 OPC 变量，如图5．所示


图5．创建 WINCC 画面

激活 WINCC ，即可测试 WINCC 与 S7-200 SMART OPC 通讯。
