有关二线传感器的接线方法，二线传感器与二次表怎么和PLC进行接线，这里介绍了它们之间的接线方法，主要是二种方法，一是串联接法，二是并联接法，下面一起来学习下。

二线制传感器与二次表和PLC接线图，二线制仪表和plc接线图

1、串联接法

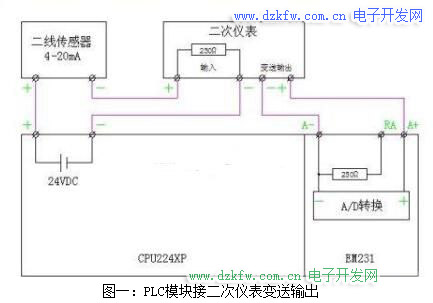

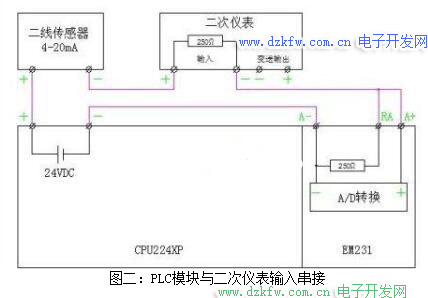

（图一、图二）：PLC的24VDC正极接传感器的输出V+，传感器的输出V-接二次仪表的输入+，二次仪表的输入-并接EM235的A+与RA二端点，EM231的A-接PLC的24V电源负极。

变送器的输出总负载=250+250=500Ω，确保转换后的电压信号与4-20mA成比例变化，不会出现输出信号饱和失真。

串联接法由于传感器与二次仪表之间、二次仪表之间与PLC之间均由电流方式传输，故可远距离传送而不会产生信号失真。即：串联接法适用于传感器、二次仪表及PLC三者之间距离较远的场合。

注意：串联接法，二次仪表的地与PLC的电源的地不能共地，二者由各自电源供电工作。

2、并联接法

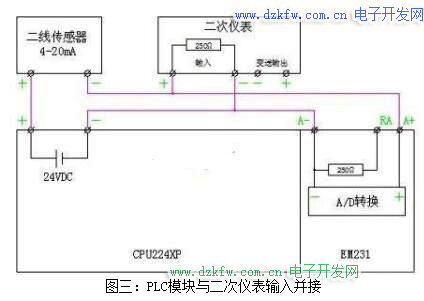

（图三）：PLC的24VDC正极接传感器的输出V+，传感器的输出V-接二次仪表的输入+和EM231的输入A+，二次仪表的输入-和EM231的A-接在一起，再接24V的负极，即二次仪表的输入与EM231的输入是并联连接的。

并联接法由于传感器与二次仪表之间是4-20mA电流信号传送，而二次仪表与PLC之间是1-5V电压信号传送，故：并联接法适用于传感器与二次仪表之间可远距离传送，而二次仪表与PLC之间的距离不适于过长的场合。

注意：EM231的RA要空悬或与EM235的A-端短接，变送器的输出总负载=250Ω（即为二次仪表的输入电阻），确保转换后的电压信号与4-20mA成比例变化，并且读数正确。
