西门子S7-200型PLC的程序循环指令FOR和NEXT

作者:佚名    文章来源:本站原创    点击数:8642    更新时间:2019-12-21

西门子PLC 程序循环结构可以描述需重复执行一定次数的程序片断,即循环体。循环程序设计用的指令有两条:FOR和NEXT。

    (1)循环开始

    FOR为循环开始指令,见图6-258。用来标记循环体的开始,在梯形图中有3个数据输入端:INDX(当前循环计数)、INTT(循环初值)和FINAL(循环终值)。

循环指令

    图6-258    循环指令

    (2)循环结束

    NEXT为循环结束指令,用来标记循环体的结束,并且将栈顶置1。该指令无操作数。FOR和NEXT之间的程序部分为循环体,两条指令必须成对使用。例如,设定循环初值INTT为1,终值FINAL为20,使能输入有效时,执行循环体,同时INDX从1开始计数,执行一次循环体,INDX当前计数值加1,直到20次,当前计数值也增到20,此时系统终止循环。

    在循环执行的过程中,可以修改循环终值,也可在循环体内部用指令修改终值。使能输入有效时,循环一直执行,直到循环结束。

    FOR和NEXT循环体内部可以再含有FOR、NEXT循环体,称为循环嵌套,嵌套层最多为8层。每次使能输入重新有效,指令自动将各参数复位。

    指令格式:FOR INDX,  INTT,  FINAL(循环开始指令),NEXT(循环结束指令)。

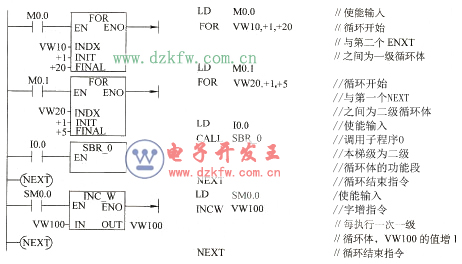

    例:程序循环举例,见图6-259。

程序循环

    图6-259    程序循环
