西门子PLC的边沿脉冲指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-18

西门子plc边沿脉冲指令分为上升沿脉冲EU(Edge Up)和下降沿脉冲ED(Edge Down)。

    边沿脉冲指令的使用及说明如表所列。

表 边沿脉冲指令使用说明

指令名称

LAD

STL

功能

说明

上升沿脉冲

-|P|-

EU

在上升沿产生一个扫描周期的脉冲

无操作数

下降沿脉冲

-|N|-

ED

在下降沿产生一个扫描周期的脉冲

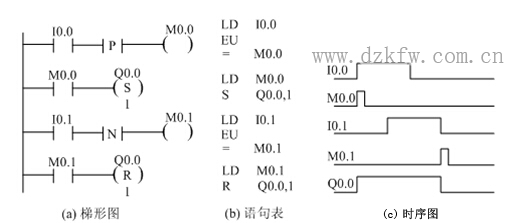

    边沿脉冲指令EU、ED用法如图所示。

西门子PLC的边沿脉冲指令

图 边沿脉冲EU、ED指令

    EU指令对其之前的逻辑运算结果的上升沿产生一个宽度为一个扫描周期的脉冲,如图中的M0.0。ED指令对逻辑运算结果的下降沿产生一个宽度为一个扫描周期的脉冲,如图中的M0.1。脉冲指令常用于复位、启动及关断条件的判定以及配合功能指令完成一些逻辑控制任务。
