西门子PLC计数器指令编程

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-05

计数器指令有:增计数器指令(CTU)、减计数器指令(CTD)和增/减计数器指令(CTUD)。

1、增计数器指令(CTU)

使该计数器在每CU输入的上升沿递增计数,直至计数最大值。当当前计数值(C×××)大于或等于预置计数值(PV)时,该计数器被置位。当复位输入(R)置位时,计数器被复位。


图1 增计数器指令

 2、减计数器指令(CTD)(CTU)

使该计数器在CD输入的上升沿从预置值开始递减计数。当当前计数值(C×××)等于0时,该计数器被置位。当装载输入(LD)接通时,计数器复位并把预设值(PV)装载当前值。


图2 减计数器指令

3、增/减计数器指令(CTUD)

使该计数器在每CU输入的上升沿,从当前计数值开始递增计数,在每一个CD输入的上升沿,递减计数。当复位输入(R)置位时,计数器被复位。


图3 增/减计数器指令

PV:VW、IW、QW、MW、SMW、LW、AIW、AC、T、C、常数等。

例1 减计数器的应用

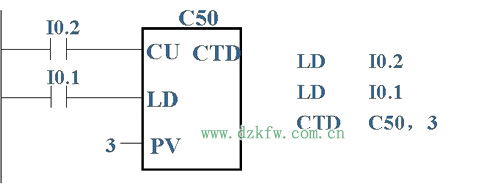

图4 减计数器应用程序

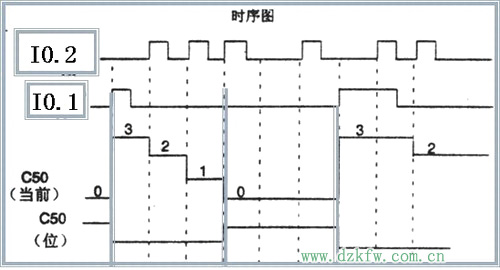

图5 减计数器应用时序

例2 减计数器的应用

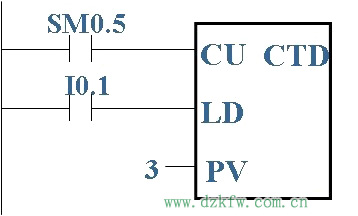

图6 例2

LD SM0.5,LD I0.1,CTD C50,3,特殊继电器SM0.5:0.5s闭合/ 0.5s断开。

例3 增/减计数器的应用

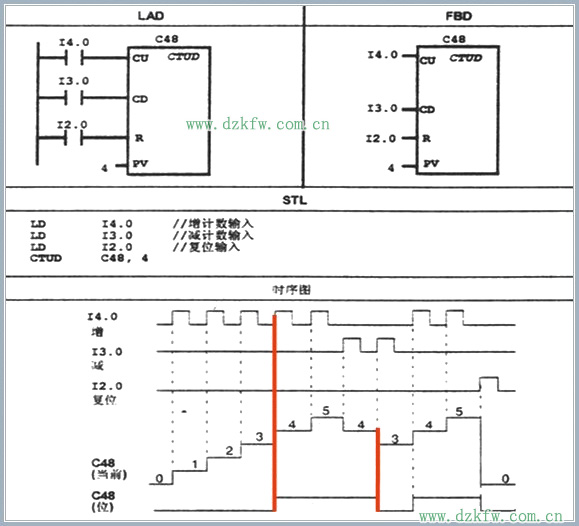

图7 例3
