图解西门子PLC 逻辑运算编程梯形图与指令表举例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-07

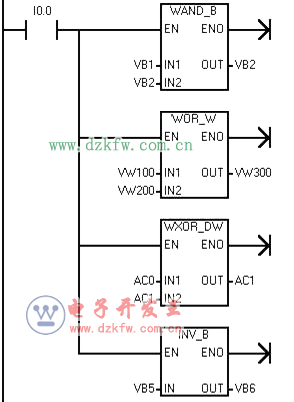

逻辑运算编程举例,程序如图所示。

图解西门子PLC 逻辑运算编程梯形图与指令表举例

//字节与操作
LD    I0.0
ANDB  VB1, VB2
//字或操作
MOVW VW100, VW300
ORW   VW200, VW300
//双字异或操作
XORD   AC0, AC1
//字节取反操作
MOVB   VB5, VB6
INVB   VB6

运算过程如下:
VB1                           VB2                      VB2
0001 1100           WAND   1100 1101        →         0000 1100
VW100                       VW200                    VW300
0001 1101 1111 1010   WOR    1110 0000 1101 1100→    1111 1101 1111 1110
VB5                           VB6
0000 1111            INV      1111 0000
