plc四则运算指令的实际应用举例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-04
例题:温度传感器将采集到的温度值转换为电压信号输入给plc,测量范围是0~100Co,数值经过被CPU集成的模拟量通道0(地址为IW64)转换为0~27648的数字,假设转换后的数字为T,试求以为Co单位的温度值。
解:0~100Co的温度值经A/D转换后的数字为0~27648,设转换后得到的数字为T,转换公式为:

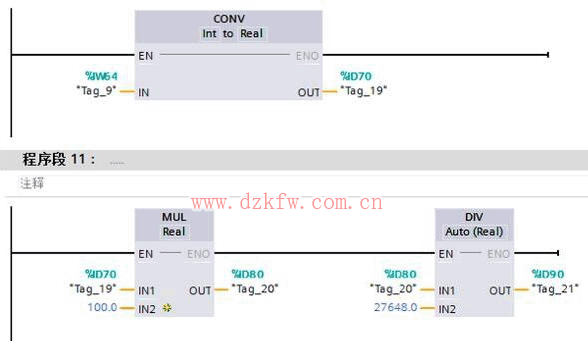

在编辑指令时,为了保证运算精度,应先乘后除。
因为公式中IW64乘以100的运算结果可能会大于16位整数的最大值32767(IW64为16位存储器,模拟值为二进制的补码,最高位为符号位,0为负,1为正),因此应将IW64中的数值数据类型转换为实数再进行乘除运算。

plc四则运算指令的实际应用举例

Tags:plc,四则运算指令,指令
