plc的MC、MCR 指令

作者：佚名文章来源：本站原创点击数：更新时间：2018-08-09

MC、MCR 指令

指令助记符与功能

指令说明

保持当前状态：积算定时器、计数器、用置位/复位指令驱动的软元件。

变成OFF的软件：非积算定时器，用OUT指令驱动的软元件。

编程

例1：没有嵌套时

0 LD X000

1 MC N0 M100

4 LD X001

5 OUT Y000

6 LD X002

7 OUT Y001

8 MCR N0

没有嵌套结构时，通用N0编程。N0的使用次数没有限制。有嵌套结构时，嵌套级N的地址号增大，即N0--N1--N2……N7。

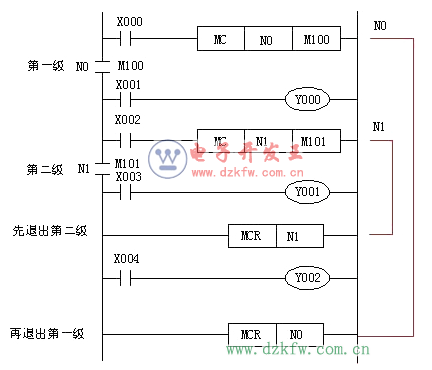

例2：有嵌套时

0 LD X000

1 MC N0 M100 3步指令

4 LD X001

5 OUT Y000

6 LD X002

7 MC N1 M101 3步指令

10 LD X003

11 OUT Y001

12 MCR N1 2步指令

14 LD X004

15 OUT Y002

16 MCR N0 2步指令
