如何确定贴片三极管的引脚顺序?贴片3极管的3个脚怎么分

作者:佚名    文章来源:网络整理    点击数:5242    更新时间:2024/3/23

从外观上看贴片三极管,会看到三个大大的引脚,对接触过贴片三极管的人都知道,常常需要判断引脚的顺序,即判断发射极e、基极b和集电极c。那么应该怎样确定贴片三极管的引脚呢?接下来就让小编为你们解答。

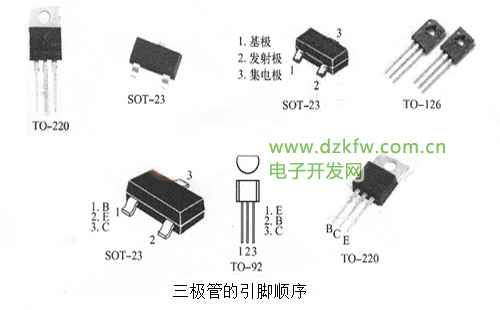

根据一般规律,面朝印章,从左到右,依次为BCE,但TO—92除外,如图所示

贴片三极管的引脚顺序

贴片三极管的引脚顺序

三条引线分别称为发射极e (Emitter)、基极b (Base)和集电极c (Collector)

也有少部分国产和台湾产的三极管,并不是按这个规律做的引脚的顺序,所以使用时最好看一下数据手册。



贴片3极管的3个脚怎么分


贴片3极管的3个脚可以通过以下方式分辨:

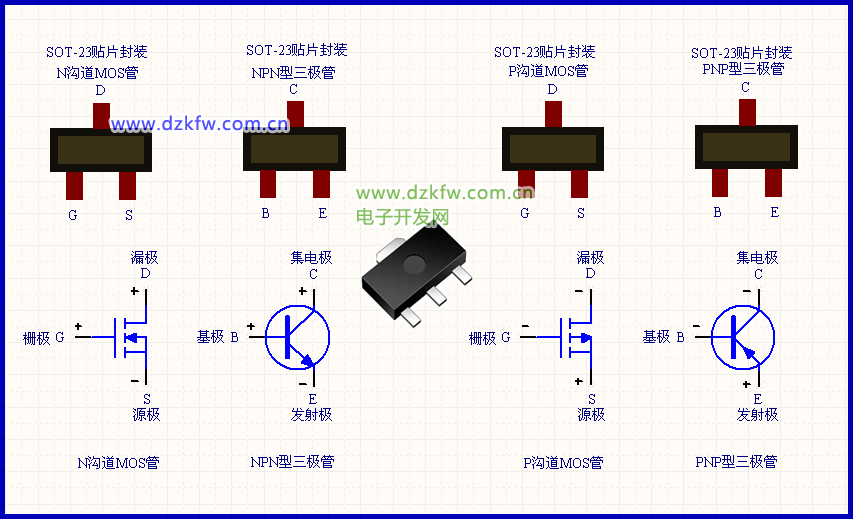

贴片三极管的引脚定义图

  1. 贴片三极管的引脚定义如上图所示,E则代表着是发射极,B则代表着是基极,C代表着是集电极。
  2. E极是三极管的发射极,在NPN型三极管中,E极一般是由P型半导体材料构成的。当三极管工作时,电子从E极注入进去,然后流经基极(B极)到集电极(C极)。因此,在使用三极管时,我们需要将其接到电路中使E极处于负电位。
  3. B极是三极管的基极,在NPN型三极管中,B极一般是由N型半导体材料构成的。当外部信号作用于B极时,它可以控制E极和C极之间的电流,从而实现对三极管的放大或者开关作用。一般情况下,B极接到的是一个信号源,该信号源的波形会控制三极管工作的状态,从而得到所需的输出。
  4. C极是三极管的集电极,在NPN型三极管中,C极一般是由N型半导体材料构成的。当电子从E极注入进去后,就会被C极收集起来,然后流入另一个电路。因此,我们需要将C极连接到一个正供电电压上,使其处于正电位。

Tags:贴片三极管,三极管,封装
