作用介绍：

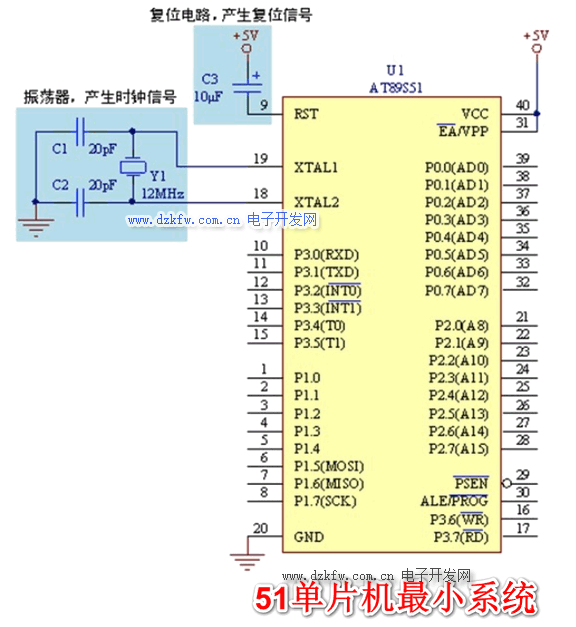

了解晶振之前，我们先来看一下我们最为熟悉的51单片机，我们都知道51单片机最小系统包括供电电源、复位电路以及晶振系统。

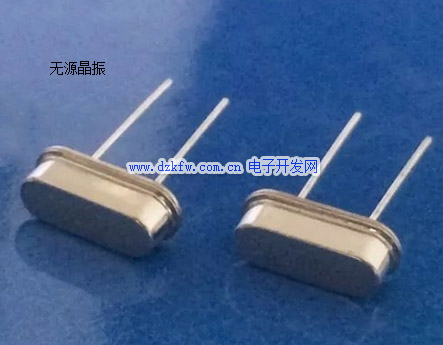

这是CPU能跑起来的最基本条件。由此我们可以看到晶振在电路当中的作用，那就是晶振电路用于产生时间频率基准，为CPU提供精准的时基，就好比我们的心脏，为我们提供脉搏。有些用的是外部的晶振，比如下图所示，有些CPU可以用内部晶振，但是内部晶振一般精度不够高。

晶振匹配电容

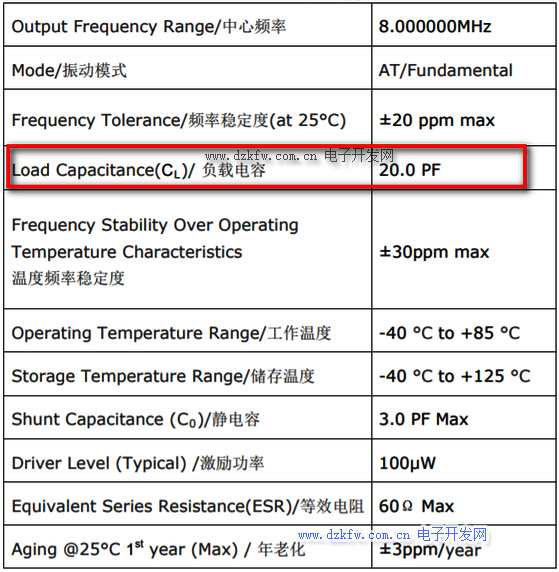

选择晶振时候通常都要选择晶振的外部电容，外部电容一般都是两个容量相同的电容且容量很小，晶振的datasheet里面会标出负载电容容量，如下图所示，此8MHz的Load Capacitance(CL)为20pF，这个电容取决于外部的两个电容以及电路板等效杂散电容之和，即CL=C1//C2+Cs，其中C1、C2为外部两个电容，Cs为电路板的等效杂散电容，由于电路板、元器件、封装，PCB走线不同，这个容量有所不同，按照经验来，通常取Cs为2～5pF，因此在画电路板时候C1和C2这两个电容要尽可能的靠近晶振。并且我们会注意到晶振匹配的电容都不会很大，基本上都是pF级。

一般的晶振作用是产生振荡，晶振有不同的频率，可以使电路工作在稳定的频率范围之内，它是给集成电路的启振器件，晶振就是步调基准、稳定频率、选择频率。几乎所有工业，科技，车载，数码，电子等多个领域都可以用得上晶振。

晶振在电路中的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

晶振介绍：

石英晶体谐振器，简称石英晶体或晶振，是利用石英晶体（又称水晶）的压电效应，用来产生高精度振荡频率的一种电子元件，属于被动元件。该元件主要由石英晶片、基座、外壳、银胶、银等成分组成。根据引线状况可分为直插（有引线）与表面贴装（无引线）两种类型。当前常见的主要封装型号有HC-49U、HC-49/S、GLASS、UM-1、UM-4、UM-5与SMD。压电效应：对某些电介质施加机械力而引起它们内部正负电荷中心相对位移，产生极化，从而导致介质两端表面内出现符号相反的束缚电荷在一定应力范围内，机械力与电荷呈线性可逆关系。这种现象称为压电效应。作用：提供系统振荡脉冲，稳定频率，选择频率。

分类介绍：

按制作材料，可分为石英晶振和陶瓷晶振。

按外形，可分为长方形晶振、圆柱形晶振、椭圆形晶振。

按应用特性，可分为串联谐振型晶振和并联谐振型晶振。

按负载电容特性，可分为低负载电容型晶振和高负载电容型晶振。

按谐振频率精度，可分为高精度型晶振、中精度型晶振及普通型晶振。

按封装形式，可分为玻璃真空密封型晶振、金属壳封装型晶振、陶瓷封装型及塑料壳封装型晶振。

电视机应用的晶振，还可按功能电路分类为遥控器、行振荡电路、微处理电路、副载波电路、多制式伴音电路使用的晶振。

电子钟表应用的晶振，可按石英晶片的形状分为低频音叉型和高频圆薄片型。音叉型晶振为细圆柱外形，圆薄片型晶振为扁长方形外型。

按晶振的功能和实现技术的不同，可以将晶振分为温度补偿晶体振荡器(TCXO)、压控晶体振荡器(VCXO)、普通晶体振荡器(SPXO)、恒温晶体振荡器(OCXO)。

用途介绍：

移动电子设备：智能手机、ipad、移动pos机、笔记本电脑、照相机、摄像机、耳机、音响等。

医疗设备：x射线诊断设备、超声诊断设备、功能检查设备、内窥镜检查设备、核医学设备、实验诊断设备及病理诊断装备等。

通讯网络：通信网络通常分有线和无线通信。有线通信涵盖的技术领域包括：光输网络、数据处理、连接功能等。无线网络涵盖的技术领域通包括基带、连接口、无线电等。
