变压器，是一种利用电磁感应的元件，可以利用它增加电压，也可以利用它降低电压。最基本的建模模型就是两个互不接触的线圈，通过环绕导线（变压器磁芯，也称为铁芯）的线圈匝数比，来进行增压和降压。

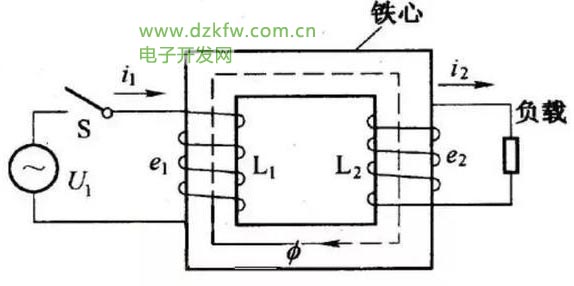

变压器原理图

如图1所示，若左边环绕铁芯的匝数为n，右边环绕铁芯的匝数为m，通过电磁感应，左边的电势差与右边的电势差之比为n:m。一般电源适配器主要就是将220V高交流电压转变低直流电压，而降压部分主要由变压器来完成的，变压器位于初级高压部分电路与次级低压部分电路，而初级电路与次级电路之间没有直接的电路相连接，仅靠变压器的初次级绕组线圈形成的电磁感应产生电势差。

开关变压器是指开关电源里面所用的变压器，工作在十几到几十千赫兹甚至几百千赫兹频率的脉冲状态下，铁芯一般采用铁氧体材料。

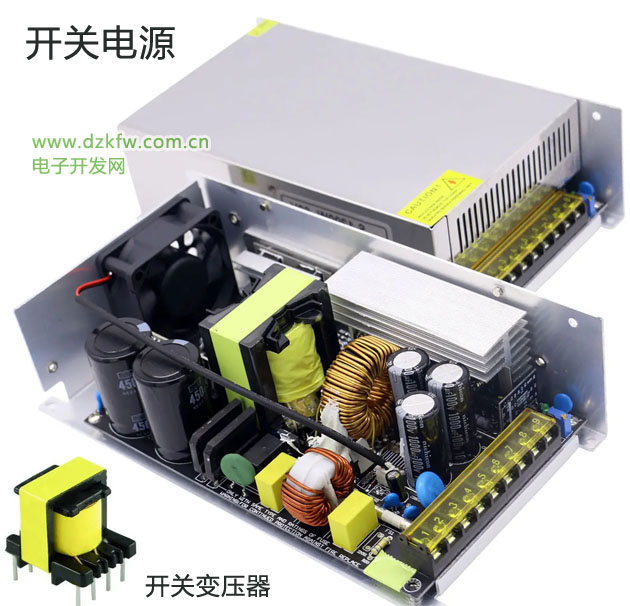

图1 开关电源和开关变压器

开关变压器一般都是工作于开关状态；当输入电压为直流脉冲电压时，称为单极性脉冲输入，如单激式变压器开关电源；当输入电压为交流脉冲电压时，称为双极性脉冲输入，如双激式变压器开关电源；因此，开关变压器也可以称为脉冲变压器，因为其输入电压是一序列脉冲；不过要真正较量起来的时候，开关变压器与脉冲变压器在工作原理上还是有区别的，因为开关变压器还分正、反激输出。

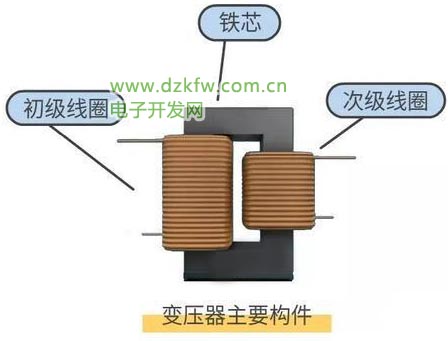

图2 变压器初级-次级结构原理图

现在准备拿一个电源适配器中的开关变压器实物拆解，大家可以一起欣赏一下，看看开关变压器内部结构是怎么样的，接下来歪壳君将手把手拆解一个变压器实物～

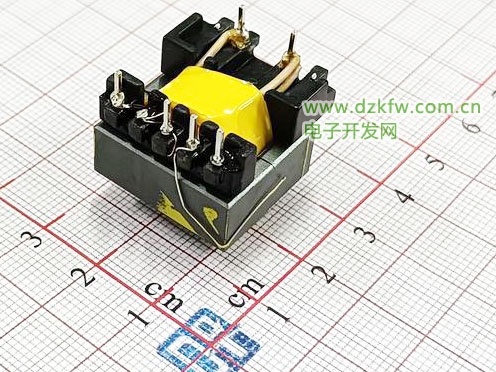

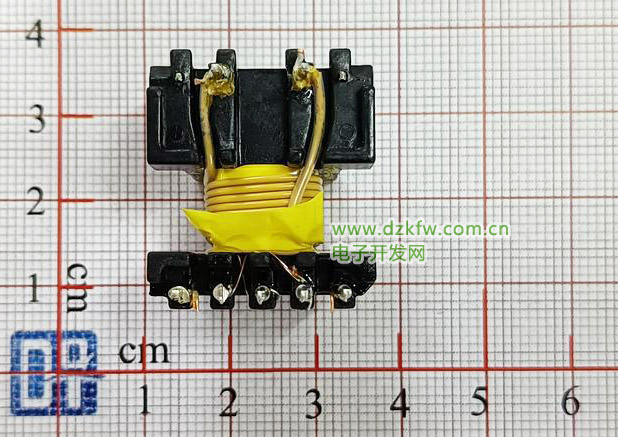

图3 开关变压器的铭牌标识

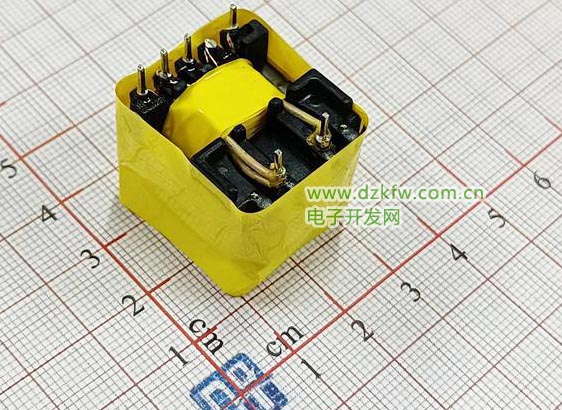

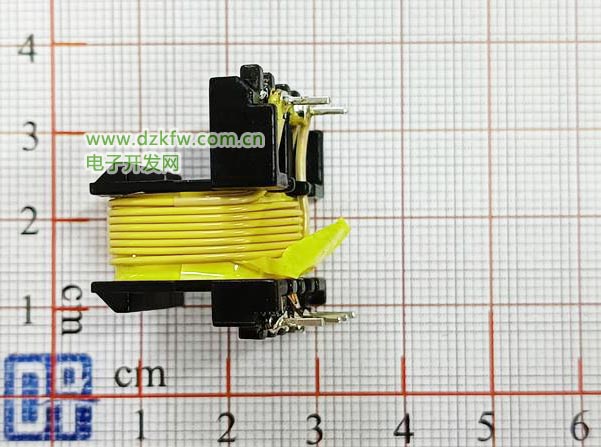

图4 开关变压器结构图

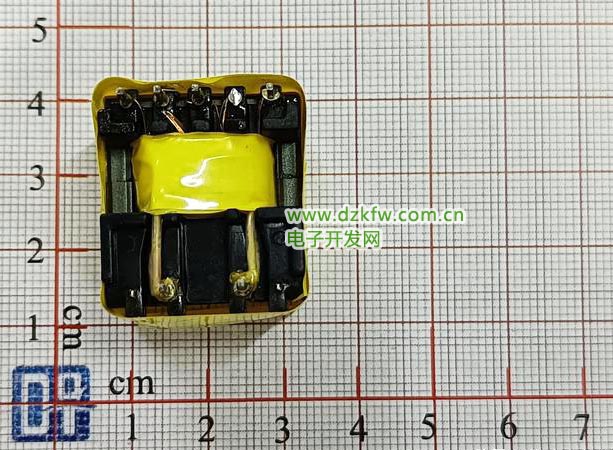

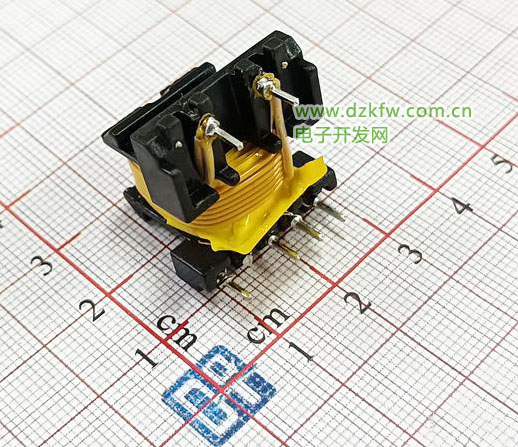

图5 开变压器结构图

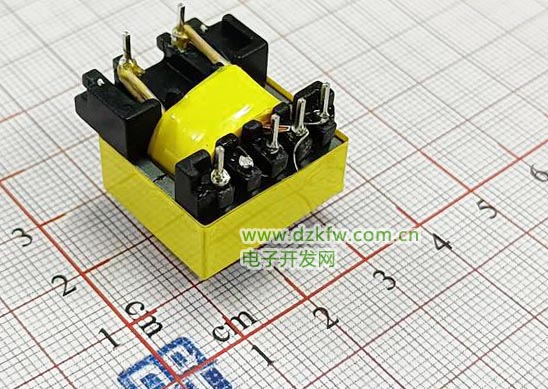

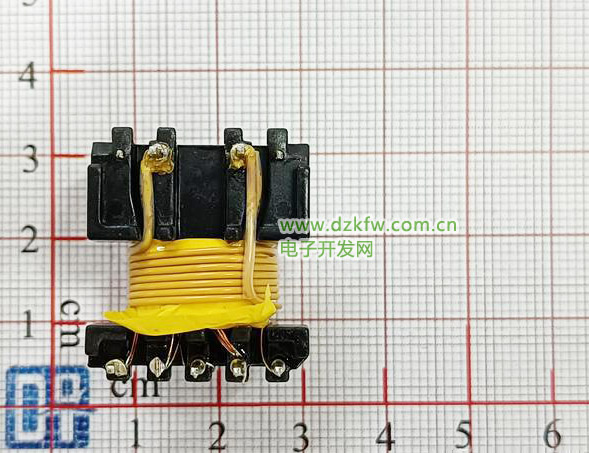

图6 变压器内部结构图

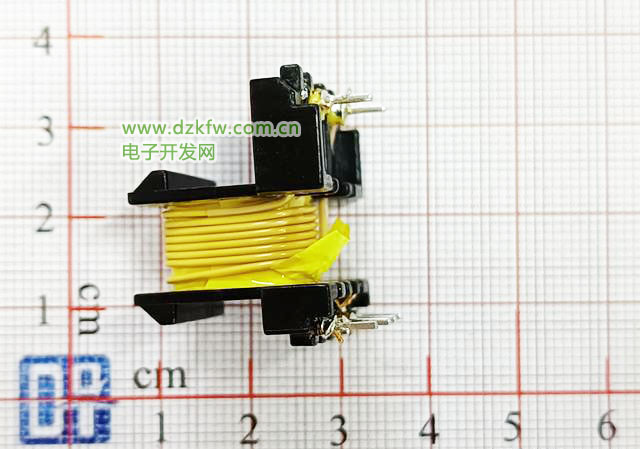

图7 变压器内部结构图

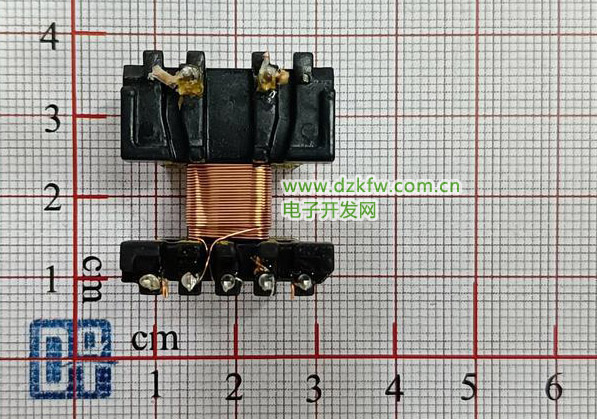

图8 开关变压器内部结构图，粗线圈部分为次级线圈

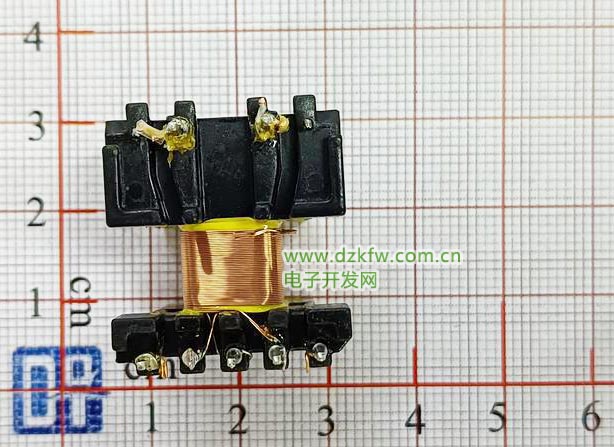

图9 开关变压器内部结构图，次级线圈

图10 开关变压器内部结构图，次级线圈（电压低，电流大，所以线径粗）

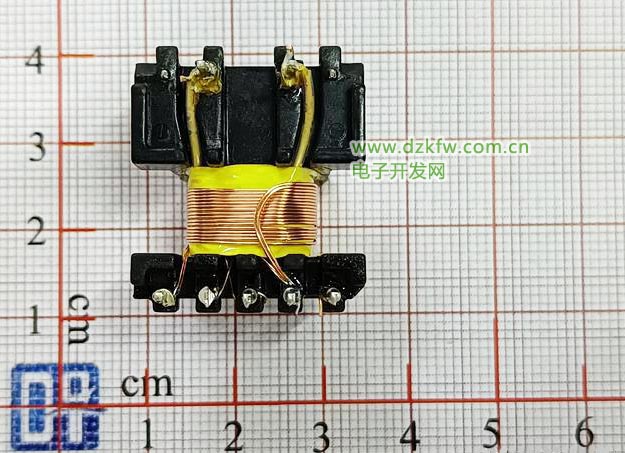

图11 开关变压器内部结构图，初次线圈（高电压，电流小所以电线线径细）

图12 开关变压器内部结构图，初次线圈（高电压，电流小所以电线线径细）

图13 开关变压器内部结构图，次级线圈（电压低，电流大，所以线径粗）

图14 开关变压器内部结构图

图15 开关变压器内部结构图

图16 开关变压器内部结构图

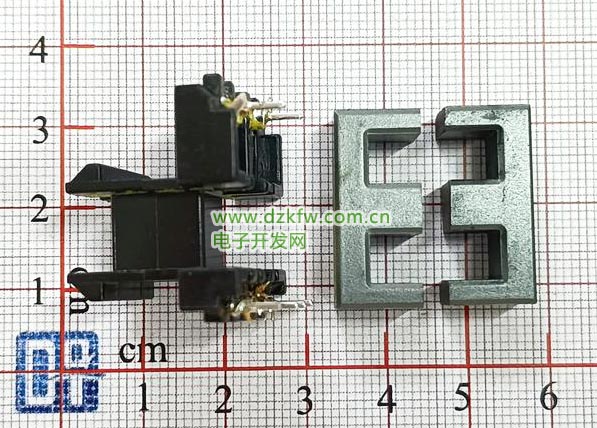

图17 铁氧体  开关变压器内部结构图
