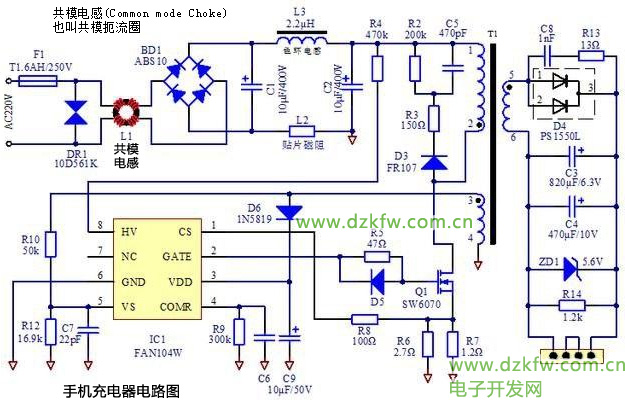

前两期讲解了线性电源和开关电源的基本工作原理及其各自的特点分析，恰巧小编在闲逛的时候看到了一款开关电源的电路图的帖子，标题说是华为某款手机充电器原理图，那么本期就以此电路为内容做详细介绍，废话不说，直接上图：



帖子上说该电路的输出能力为5V-2A，那么我们从左往右看，首先是我们的市电AC220V电压经过了一个保险丝和压敏电阻送到了整流桥电路，整流桥输出的脉动电压经过π型低频滤波之后，变为了较为稳定的直流电。在右侧有一个高频变压器，这个变压器有一个输入，两个输出，最右侧的线圈(5-6)为其中一个输出，它经过整流、滤波、稳压之后送到了对外接口上。线圈(3-4)也是其中一个输出，这个输出端经过一个二极管整流之后为芯片IC1供电，同时这个线圈的输出电压经过分压之后送给了芯片IC1的电压采样端口。从这个电路来看，IC1为这个DC-DC电源的控制元件，它将采样的电压(5脚)和内部参考电压对比之后产生一定占空比的PWM波，产生的PWM波进而驱动Q1开关管，Q1的开通和关断就使得高频变压器的一次侧线圈不断地充电、放电，进而将能量输送到二次侧。

这个电路是一个典型的闭环控制电路，线圈(3-4)为芯片IC1供电并提供反馈电压， IC1为闭环的控制器，它以占空比的方式控制开关管Q1的导通和关断，进而使得线圈(3-4)的输出电压稳定在一定的数值，线圈(5-6)和线圈(3-4)的匝数按一定的比值绕成，所以对线圈(3-4)电压的控制就是对线圈(5-6)电压的控制。

共模电感的工作原理

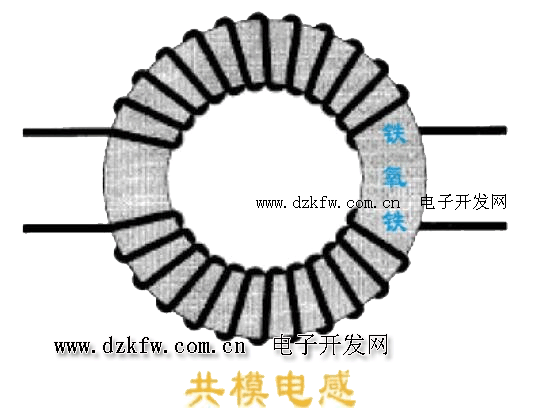

为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。

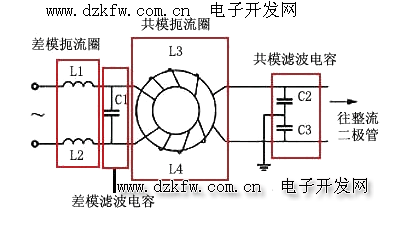

共模电感的滤波电路，La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器...等。
