电子变压器电路符号及图片识别

作者:佚名    文章来源:本站原创    点击数:1935    更新时间:2023/3/11

在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。

当两个电感线圈互相靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈的耦合的程度,变压器就是采用这个原理制作的。

变压器工作原理

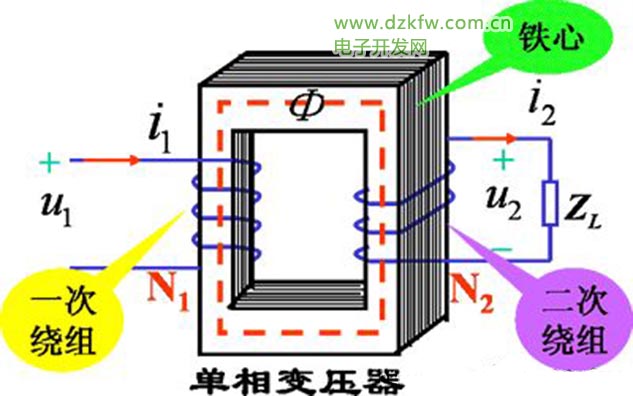

以单相变压器为例,单相变压器有两个线圈共同绕在一个闭合铁芯上,如右图所示,其中与电源相连的线圈称为原边线圈,与原边线圈相关的各量的标示符号均在右下角标注以角码1,如U1、I1等,与负载项链的线圈称为副边线圈,相关度额各量的标示符号均在右下角标注角码2,如U2、I2等。

变压器工作原理

此变压器工作原理为:当变压器的原绕组施以交变电压u1时,便在原绕组中产生一个交变电流i1,这个电流在铁芯中产生交变磁通Φ,因为原、副绕组在同一个铁芯上,所以当磁通Φ穿过副绕组时,便在变压器副边产生感应电动势e2(即变压电压)。变压器中感应电动势的大小是和线圈的匝数、磁通的大小及电源的频率成正比。

变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比,实现电能或信号的传输与分配。

一、变压器的电路符号

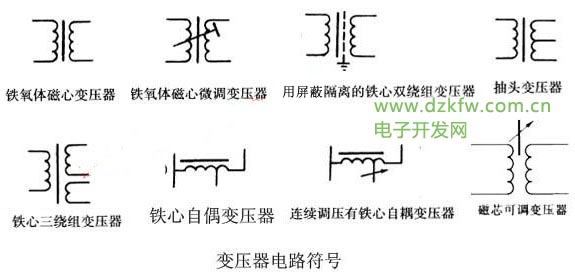

变压器电路符号

二、变压器的分类

1、按工作频率分类:

  工频变压器:工作频率为50Hz或60Hz

  中频变压器:工作频率为400Hz或1KHz

  音频变压器:工作频率为20Hz或20KHz

  超音频变压器:20KHz以上,不超过100KHz

  高频变压器:工作频率通常为上KHz至上百KHz以上。

2、 按用途分类:

  电源变压器:用于提供电子设备所需电源的变压器

  音频变压器:用于音频放大电路和音响设备的变压器

  脉冲变压器:工作在脉冲电路中的的变压吕,其波形一般为单极性矩形脉冲波

  特种变压器:具有一种特殊功能的变压器,如参量变压器,稳压变压器,超隔离变压器,传输线变压器,漏磁变压器

  开关电源变压器:用于开关电源电路中的变压器

  通讯变压器:用于通讯网络中起隔直、滤波的变压器

三、变压器图片

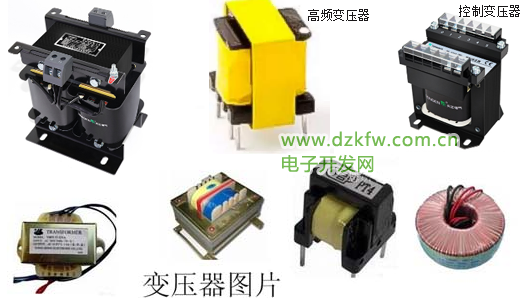

变压器图片
