共模电感为什么会接在开关电源交流一侧?开关电源抗干扰EMI设计

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-03-26

一、共模电感的作用、原理

相信对于共模电感很多人都不陌生,但是对它的接法你是否完全理解呢?你的电路上的共模电感是否接对了?首先我们来认识一下共模电感。

共模电感是一个以铁氧体为磁芯的共模干扰抑制器件,它是由两个尺寸相同、匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上,形成一个四端器件。共模电感对交流电流起着阻碍的作用。对于插件电感,我们一般见的比较多的就是UU型和EE型以及环型等。

图1 在交流电频率一定情况下,电感量越大,其对交流电阻碍能力越大,相反电感量小其阻碍能力也小。共模电阻在电路当中抑制的是共模信号,其电感值可以用电桥来测量。

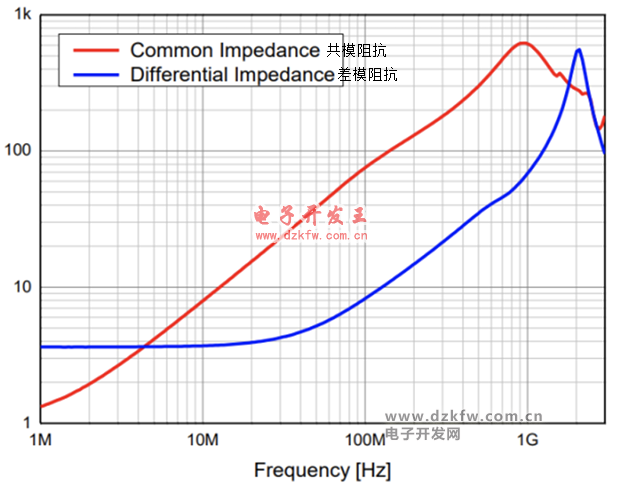

共模阻抗和差模阻抗

二、共模电感在开关电源中的应用

共模电感有时候又叫共模扼流圈,因为它作到的是抑制作用,多应用于开关电源电路中,构成各种滤波器对EMI进行滤波,抑制各种高速信号产生的电磁波向外发射。如图3,电路中有一组并行线路,正常信号通过时候基本不受影响,但是当有共模电流流经时,由于共模电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果。这时候共模电流会被衰减,达到抑制干扰的目的。

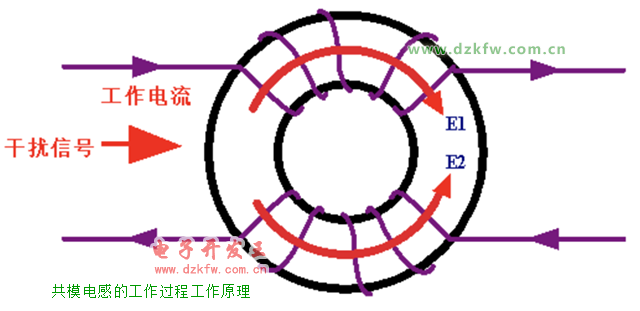

共模电感的工作过程工作原理

图2

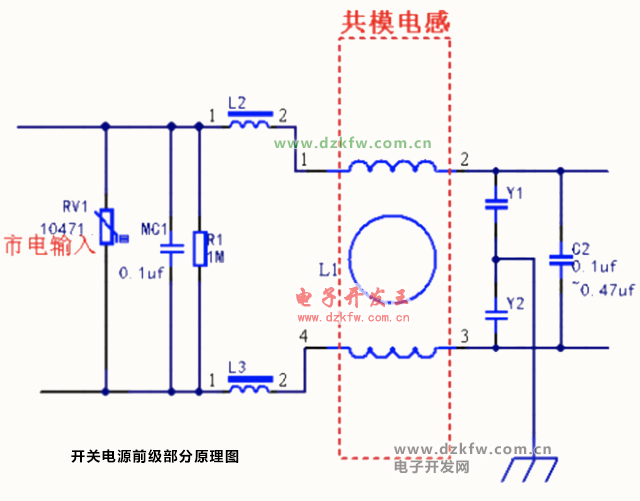

如图3是开关电源前级部分原理图,其中L1是共模电感,用来抑制共模干扰。我们知道,共模信号是幅度相等且相位相同的信号,它产生的噪声是对地噪声,是两根线分别对地的噪声。理解了共模噪声,我们就知道为什么共模电感会接在交流一侧了。

开关电源前级部分电路,开关电源EMI电路
