3843他激式单端反激开关电源工作原理和电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/5

他激式单端反激开关电源工作原理:

他激式单端反激开关电源电路图

  1、启动过程:+310电源经过启动电阻R37、R36至KA3843脉宽调制芯片的7脚使3843启动工作,从6脚输出一矩形脉冲信号使开关管VT5导通,+310V电源经开关变压器的初级N1线圈→开关管的DS→R44→地构成回路。这时在N1线圈上产生上正下负感应电动势,在N2线圈上感应下正上负的电压经D16整流、C18滤波得到相对稳定直流电为芯片供电,另外在N3和N4线圈上感应上正下负的感应电压,整流二极管D19和D178、D18反偏无输出,此时电能全部转为磁能储存在变压器T2上。

  2、关断过程:开关管VT5导通后,电流经开关管VT5、R44到地,由于N1的电感作用,电流是由小到大上升的,则R44上的电压由低逐步上升的,当电压上升到1V以上时 3843的6脚输出低电平,将开关管的G极电位迅速拉低,开关管VT5截止。

  3、放能过程:开关管VT5断开时,由于电感(线圈N1)的续流作用,N1继续给C17和VT5的漏源极电容Cds充电,此时线圈N1上感应出下正上负的电压,同样在N3和N4上也感应出下正上负的电压,整流管D19和D17、D18向负载供电,同时对电容C25和C26充电。

  4、再次启动:当KA3843的6脚再次输出高电平时开关管VT5再次导通,N1线圈上再次产生上正下负的感应电压,N3和N4上的整流管再次截止,T2再次储能,重复上述过程如此往复,输出整流滤波电容C25、C26(储能作用)向负载提供连续的直流电。再经三端稳压块7815和7915输出稳定的+15V和-15V电压。

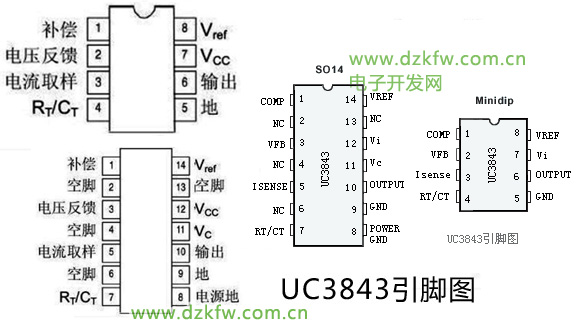

3843引脚图
