DVD开关电源电路图_TEA1521构成的反激式开关电源电路

作者：佚名    文章来源：本站原创    点击数：1046    更新时间：2023-02-18

本文提供TEA1521构成的开关电源电路图，电路以反激式工作，在很多DVD开关电源中应用广泛。而且电路简单，维修也方便，下面为大家提供开关电源电路图，以对维修或设计的朋友做个参考。

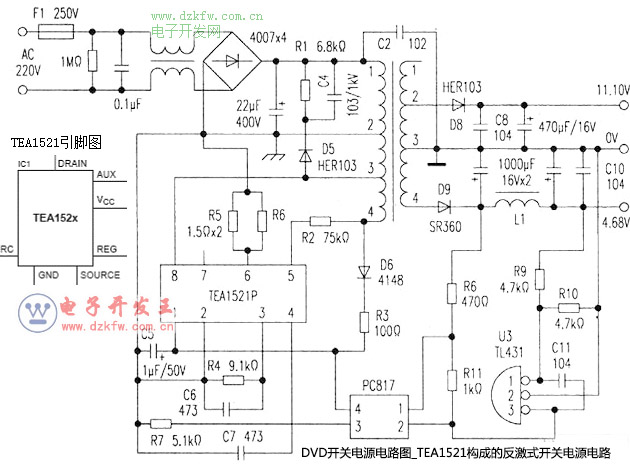

DVD开关电源电路图_TEA1521构成的反激式开关电源电路


Tags：开关电源,DVD开关电源,TEA1521
责任编辑：admin
