tl431是由德州仪器生产，tl431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

　　如何识别TL431的A、K、R极：

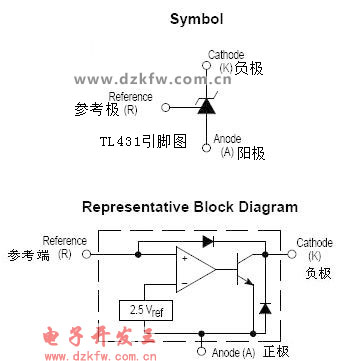

　　tl43l的符号如上图所示。它分别有A、R、K三个极，有些原理图上标志A、K、G。A和K分别是稳压二极管的正端和负端、R极是取样端。

　　1、确定A、K极的方法。根据原理图，用万用表测量二极管的方法就能判断出A和K极。测量时，量程放RX1K挡，当黑笔接A极，红笔接K极‘时，着电阻呈导通状态（普通硅二极管的电阻），互换表笔，若电阻无穷大，即可判导通状态下，黑笔所接的脚为A极，另一脚为K极。

　　2、确定R极的方法。将万用表的量程置RxlOk挡，黑笔接K极，红笔接A极，此时，电表应无指示。一手触黑笔，另一手触R极时，指针应有大幅度的摆动。符合这种状况时，手触的脚为R极。

　　正常状态下tl431各极之间的正反向电阻

　　1、稳压二极管正反向电阻的测量。

　　万用表量程置Rxlk挡，黑笔接A极，红笔接K极。此时测量的是稳压{二极管的正向电阻。测量反向电阻肘，量程应置Rxlk挡。用MF47型表测得的数据为：正向电阻6xlkΩ；反向电阻∞。

　　2、R极与A、K极正反向电阻的测量。

　　万用表量程置Rxlk挡，黑笔接R极，红笔接A极，电阻应为35xlkΩ，;互换表笔，其电阻应为lOxlkn。黑笔接R极，红笔接K极，电阻应为11×lkΩ;互换表笔，电阻∞。

　　3、K极与A、G极正反向电阻的测量。万用表量程置Rxlk挡，黑笔接K极，红笔接R极，电阻为∞；互换表笔，电阻应为11×lkΩ。黑笔接K极，红笔接A极，电阻为∞：互换表笔，电阻为8xlkΩ。

　　加电测试tl431

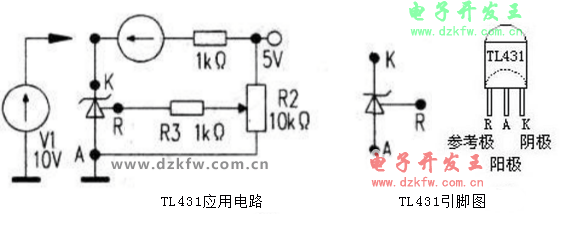

　　上图是tl431测试的电路。电源是0~20V维修电源。在K极与电源之间接一·个电流表，是为清楚地观察随R极电压变化引起K极电流变化的情况。在K、A之间接一个电压表，就能清楚地观察到tl431的输出端随电源改变的变化情况。试验前，先将电位器调整到中间值附近。用胜利89B数字表测量K极对地电压，调整维修电源的电压输出，发现K极对地的电压只有两个状态，一是2V左右（为低电平）；二是等于电源电压（为高电平）。

　　正常与否的判断。对于在线的TLA31电源误差比较器，可利用外接维修电源进行检测。将维修电源接到tl431的取样点上，当将电压调到比标称电压高时．tl431就导通．K极电压就为低电平。亦即当电源电压升高时，tl431导通，让光电耦合器的二极管导通，使三极管处于饱和状态，最终控制初级的电源开关管导通的时间减短（降低占空比），使输出电压降低。若将维修电压降低．tl431就截止．K极电压就为高电平，光电耦合器的二极管截止，使三极管处于截止状态，最终控制变压器初级的电源开关管导通的时间增长（加大占空比）．使输出电压升高。开关稳压电源的闭环稳压电路，就是利用tl431导通或截止两个状态调整开关管的占空比，来控制输出电压稳定的。万用表测量时，若lC各极间的电阻正常，可判tl431正常：利用维修电源加电测试时．在改变电源电压的情况下，若tl431K极对地有高、低两个电平的变化，可判tl431正常。

　　tl431替换方案：

　　tl431损破坏时，若无同型号的进行更换，则可以改换用KA431、μA431、LM431、YL431、S431、等直接代换。（电阻为0了）

　　tl431尾缀字母表示产品级别及工作温度范规模C为商业品（－10℃～＋70℃），

　　I为工业品（－40℃～＋85℃），M为军品（－55℃～＋125℃）。
