开关电源的常见故障及维修技巧_开关电源常见故障维修

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/10/29

下面我们就来看看开关电源在使用过程中的常见故障及维修技巧。

一、 开关电源常见故障分析

(1)保险丝熔断

一般情况下,保险丝熔断说明电源的内部线路有问题。

1、短路:线路侧出现短路故障,熔丝速断;

2、过载:负载电流超过保险丝的额定电流,熔丝长期发热熔断(一般1.1倍额定电流1小时左右熔断)

3、脉冲:在电路启动或电源不稳定时,一个瞬时大电流造成保险丝断开;

另外,熔丝安装时螺丝没拧紧,或熔丝损伤也会造成熔丝熔断。电流短路和电流过载是有区别的:电流短路是火线与零线直接连接,没有通过电器,迅速产生几乎无阻挡的电流回路,特大的电流经过保险丝,保险丝的电阻突然变大而产生热能被即时熔断;

电流过载是使用电器具的总功率过大,即耗用的电流过大,在增加开启的电器具时,通过保险丝的电流不断增大,保险丝的电阻也逐渐变大而产生热能被熔断。

(2)无直流电压输出或电压输出不稳定

如果保险丝是完好的,在有负载情况下,各级直流电压无输出。这种情况主要是以下原因造成的:电源中出现开路、短路现象,过压、过流保护电路出现故障,辅助电源故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。

如果保险丝是完好的,在有负载情况下,各级直流电压无输出。这种情况主要是以下原因造成的:电源中出现开路、短路现象,过压、过流保护电路出现故障,辅助电源故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。在用万用表测量次级元件,排除了高频整流二极管击穿、负载短路的情况后,如果这时输出为零,则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常,故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出,其中整流二极管击穿会使该电路无电压输出,滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。

(3)电源负载能力差

电源负载能力差是一个常见的故障,一般都是出现在老式或工作时间长的电源中,主要原因是各元器件老化,开关管的工作不稳定,没有及时进行散热等。应重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏等。

经检查,供光谱仪主板的直流5V电源仅剩2.3伏左右,脱开5V直流电源的负载,通电再次测量5V直流电源,这时则有5V,初步判断此5V直流电源带载能力差,拆开电源外壳进行检修,由于没有带负载时,通电有直流5V输出,故重点检查次级线圈侧的输出整流电路,给5伏电源接上假负载通电进行测量发现三通稳压7805的1、2脚之间电压为5.2伏,2、3脚之间却剩2.3伏。如下图,故判断三通稳压管7805性能变坏,更换三通稳压管7805故障解决。

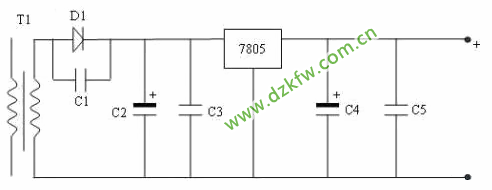

7805稳压电路

小贴士:

1、开关电源出现不启振的时候,我们通常需要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题,开关管是否击穿等。

2、开关电源变压器发热或发出“嗞嗞嗞”声,一般是开关频率不对。

3、开关电源输出电压电源指示灯一闪一闪的一般是副边有短路的。

二、 开关电源维修技巧

开关电源的维修可分为两步进行:

(1)断电情况下,“看、闻、问、量”

看:打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的PCB板上有烧焦处或元件破裂,则应重点检查此处元件及相关电路元件。

闻:闻一下电源内部是否有糊味,检查是否有烧焦的元器件。

问:问一下电源损坏的经过,是否对电源进行违规操作。

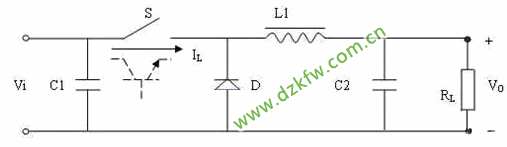

开关电源拓扑原理图

量:没通电前,用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放掉,此电压有300多伏,需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况,电阻值不应过低,否则电源内部可能存在短路。电容器应能充放电。脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。

(2)加电检测

通电后观察电源是否有烧保险及个别元件冒烟等现象,若有要及时切断供电进行检修。

测量高压滤波电容两端有无300伏输出,若无应重点查整流二极管、滤波电容等。

测量高频变压器次级线圈有无输出,若无应重点查开关管是否损坏,是否起振,保护电路是否动作等,若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。

如果电源启动一下就停止,则该电源处于保护状态下,可直接测量PWM芯片保护输入脚的电压,如果电压超出规定值,则说明电源处于保护状态下,应重点检查产生保护的原因。

三、 开关电源维修具体方法

1、开关电源维修的时候,我们首先需要利用万用表检测一下各功率器件是否存在击穿短路,例如电源整流桥堆、开关管、高频大功率整流管、抑制浪涌电流的大功率电阻是否烧断等,然后需要再检测各输出电压端口电阻是否异常,如上述器件有损坏的情况我们则需要进行更换新的器件。

2、我们在完成上述检测之后,接通电源后如还不能正常工作,接着我们就要检测功率因数模块(PFC)和脉宽调制组件(PWM),查阅相关资料,熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

3、对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右,如有380VDC左右电压,说明PFC模块工作正常,接着检测PWM组件的工作状态,测量其电源输入端VC,参考电压输出端VR,启动控制Vstart/Vcontrol端电压是否正常,利用220VAC/220VAC隔离变压器给开关电源供电,用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形,如TL494 CT端为锯齿波,FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。

4、在开关电源维修实践中,有许多开关电源采用UC38××系列8脚PWM组件,大多数电源不能工作都是因为电源启动电阻损坏,或芯片性能下降。当R断路后无VC,PWM组件无法工作,需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后,可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时,PWM模块为UC3843,检测未发现其他异常,在R(220K)上并接一个220K的电阻后,PWM组件工作,输出电压均正常。有时候由于外围电路故障,致使VR端5V电压为0V,PWM组件也不工作,在修柯达8900相机电源时,遇到此情况,把与VR端相连的外电路断开,VR从0V变为5V,PWM组件正常工作,输出电压均正常。

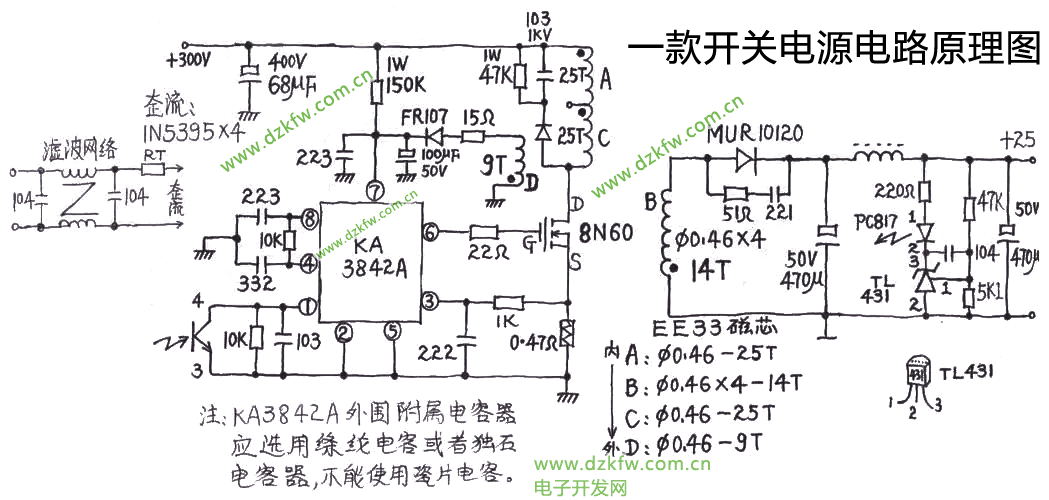

一款3842开关电源电路原理图

5、当滤波电容上无380VDC左右电压时,说明PFC电路没有正常工作,PFC模块关键检测脚为电源输入脚VC,启动脚Vstart/control,CT和RT脚及V0脚。修理一台富士3000相机时,测试一板上滤波电容上无380VDC电压。VC,Vstart/control,CT和RT波形以及V0波形均正常,测量场效应功率开关管G极无V0波形,由于FA5331(PFC)为贴片元件,机器用久后出现V0端与板之间虚焊,V0信号没有送到场效应管G极。将V0端与板上焊点焊好,用万用表测量滤波电容有380VDC电压。当Vstart/control端为低电平时,PFC亦不能工作,则要检测其端点与外围相连的有关电路。

总之,开关电源电路有易有难,功率有大有小,输出电压多种多样。只要抓住其核心的东西,即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性,它们工作的基本条件,按照上述步骤和方法,多动手进行开关电源的维修,就能迅速地排除开关电源故障,达到事半功倍的效果。
