开关电源的常见故障及维修应对方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/6/11

开关电源由主电路、控制电路、检测电路、辅助电源四大部分组成。它是一种电压转换电路,主要的工作内容是升压和降压,广泛应用于现代电子产品。因为开关三极管总是工作在“开”和“关”的状态,所以叫开关电源。本文收集整理了一些资料,期望对大家有所帮助。

维修的时候,首先要了解各个元件的知识,只有才能方便我们后续的维修,便于判断各个元器件是否损坏。



1.保险丝或保险管烧断、热敏电阻NTC损坏



主要检查整流桥各二极管、大滤波电容及开关管等部位,抗干扰电路出问题也会导致保险丝或保险管烧断、发黑。值得注意的是,因开关管击穿导致的保险丝或保险管烧断往往还伴随着过流检测电阻和电源控制芯片的损坏,负温度系数热敏电阻NTC也裉容易和保险丝或保险管一起烧坏。



2.无输出,但保险丝或保险管正常



这种现象说明开关电源未工作,或者工作后进入了保护状态。首先测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则检查启动电阻和启动脚外接的元器件是否有漏电存在,此时如电源控制芯片正常,则经上述检查可很快查到故障。若有启动电压,则测量控制芯片的驱动输出脚(厚膜电路没有驱动输出脚)在开机瞬间是否有高低电平的跳变。若无跳变,说明控制芯片损坏、外围振荡电路元器件或保护电路有问题,可先代换控制芯片,再检查外围元器件。若有跳变,一般为开关管不良或损坏。



3.有输出电压,但输出电压过高



这种故障往往来自于稳压取样和稳压控制电路。我们知道,直流输出、取样电阻、误差取样放大器(如TL431)、光电耦合器和电源控制芯片等电路共同构成了一个闭合的控制环路,在这一环节中,任何一处出现问题都会导致输出电压升高。

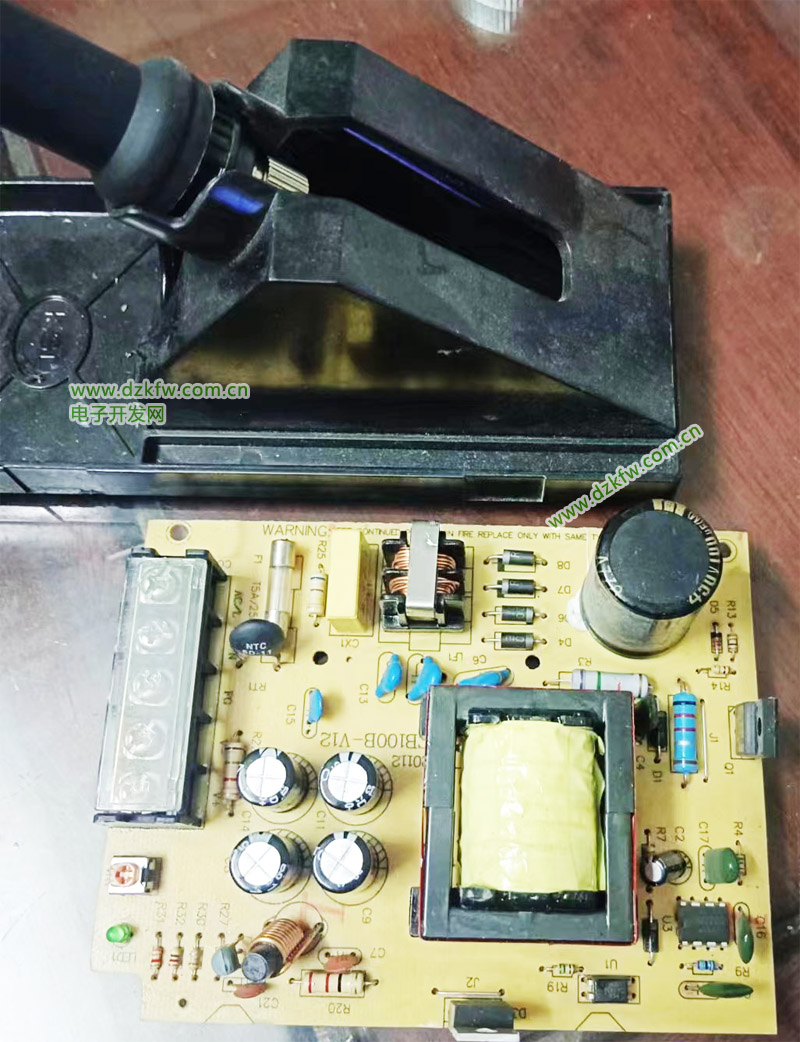

开关电源维修

对于有过压保护电路的电源,输出电压过高首先会使过压保护电路动作,此时,可断开过压保护电路,使过压保护电路不起作用,测开机瞬间的电源主电压。如果测量值比正常值高,说明输出电压过高。实际维修中,以取样电阻变值、误差放大器或光电耦合器不良为常见。



4.输出电压过低



根据维修经验,除稳压控制电路会引起输出电压过低外,还有一些原因会引起输出电压过低。主要有以下几点。



①开关电源负载有短路故障。此时,应断开开关电源电路的所有负载,以区分是开关电源电路不良还是负载电路有故障。若断开负载电路电压输出正常,说明是负载过重,若仍不正常,说明开关电源电路有故障。

②输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。

③开关管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能力下降。

④开关变压器不良,不但造成输出电压下降,还会造成开关管激励不足从而屡损开关管。

⑤大滤波电容(即300V滤波电容)不良,造成电源带负载能力差,一接负载输出电压便下降。

相信通过阅读上面的内容,大家对开关电源有了初步的了解,同时也希望大家在学习过程中,做好总结,这样才能不断提升自己的专业水平。
