将一个废弃的但仍能够使用的手机充电器外壳拆掉，将原来的220V电压经电容降压和二极管整流部分去掉，将车上点烟器的12V车用插头与图中的12V输入端进行连接，之后再测量一下输出端的电压是否符号手机的充电电压4．2～5V，正常后将充电器固定在一个不碍事的地方就可以了。安装部分的四周要注意隔离，防止短路。

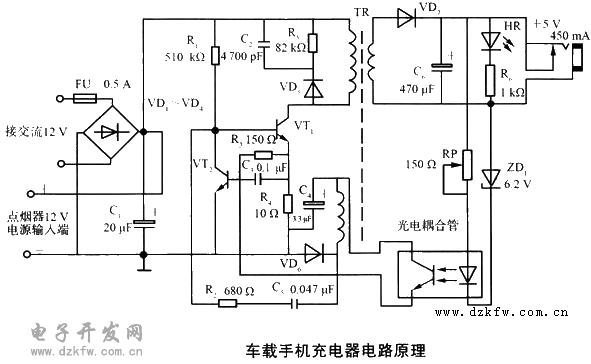

若输出电压稍低于用户的手机充电电压，需要将光耦限流电位器RP作适当调整，这样就可得到合适的充电电压。车载手机充电器电路图如下：
