会员注册可开10点模式或酒吧模式的LED显示屏。酒吧模式和点阵模式，可以通过外部设置多个IC可级联在一起，拿着首级扩展显示。该IC可以从一个宽电源电压（3V至25V DC）。LED的亮度可以通过一个外部电阻编程。LM3914的LED输出的是TTL和CMOS兼容。
说明
电路图中的发光二极管D1的toD10显示点或条形图模式电池的水平。电阻R4引脚6,7和地面之间的连接，控制LED的亮度。电阻R1和R2的壶形成一个分压器网络的POT R2可以用于校准。
此处所示的电路设计，以监测10.5V至15V DC之间。可以做如下的校准电路。成立后的电路连接12V直流电源输入。现在调整的10K锅LED10发光（点模式）或发光二极管10辉光（栏模式）。现在减少的步骤和10.5伏电压只有LED1的意志焕发。开关S1可用于点模式和条形图模式之间进行选择。当S1闭合，PIN9的集成电路被连接到正电源和条形图模式被启用。当开关S1是开放的IC PIN9断开连接到正电源和显示器去点模式。
随着稍加修改电路可以用来监视其他的电压范围。对于这个刚刚删除的电阻R3和连接上层的输入电压。现在调整的POT R2，直到10的LED发光（点模式）。删除上电压等级较低的水平，并连接输入。现在连接在R3的地方高价值的锅（例如500K）和调整直至单独的LED1发光。现在删除了锅，测量直流电阻和连接电阻值相同，在R3的地方。水平显示器已经准备就绪。

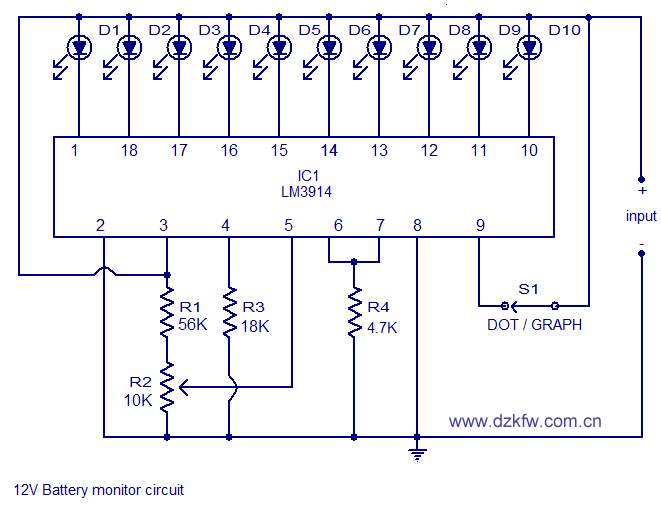

电池电量指标使用LM3914的电路图
电池电量指示电路采用LM3914

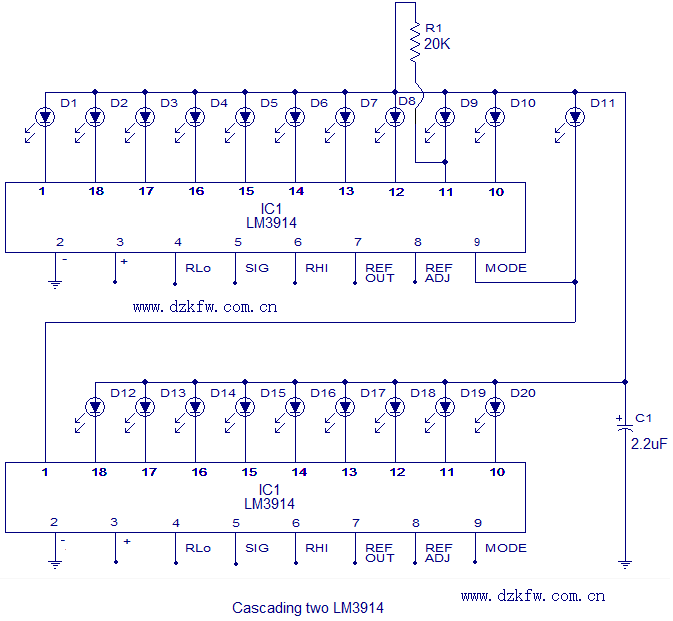

级联两个LM3914
两个或两个以上的LM3914芯片可以级联在一起，得到一个扩展显示。两个LM3914集成电路cacaded合力得到了20颗LED的电压水平指示器的示意图如下所示。
级联两个LM3914
其他一些电池水平的相关电路，您可能会喜欢的
1，简单的电池电量指示灯：该电路可用于监测3V电池的水平。电路是基于从松下MN13811G的。MN13811G是CMOS电压检测IC，可用于各种电压监控应用。在电路中的LED D1将闪烁时候电池电压降到2.4伏以下。
2，3个LED电池电量指示灯：这里显示3 LED电池电量指示灯，可用于监测12V汽车电池的电压水平。三个国家的电池 ，即低于11.5V之间的11.5和13.5 13.5以上，显示的LED发光。
3，闪烁的电池监控：该电路可用于监测的6至12V电池的电压等级。基于晶体管的电路，并可以通过使用一个电位器来调整电压等级的LED开始闪烁。
