笔者采用6V、200mA、14cm×11cm单晶硅太阳能光伏电池两块并联、两块3.6V手机锂电板、4只开关、高亮度LED、多功能手机连接尾插，设计了一款太阳能充电器，内有6挡电压组合输出，可应用于手机、MP3、对讲机、手持GPS、MP4以至于摄像机、数码相机的应急使用。

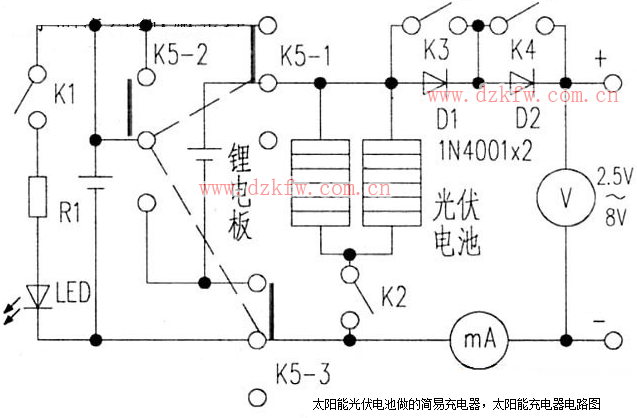

太阳能光伏电池做的简易充电器，太阳能充电器电路图

LED为高亮度发光管，供照明和电量显示。R1为限流电阻。其阻值=电板电压-LED正向压降／发光管电流，D1、D2为降压二极管，一般硅管正向压降为0.6V。两块锂电板内带过充、过放保护电路，经K5切换成并联和串联状态。经K3、K4开、关组合，可输出2.5、3.4、4、6.5、7.5、8V(充足状态)。手机尾插可用多功能尾插，有多种接口与手机配合，另加十字插头。K2的作用防止电板电量经光伏电池泄放，不照阳光时把K2断开。充电二小时后，测光伏电池的充电电流，一般为200mA，可计算出需要充多少小时，公式为充电时间=电池容量×2／充电电流，如600mAh×2／200mA=6小时，经调试成功后，可装入一小匣子里面，K1、K2、K3、K4、K5、LED固定在侧边，并把尾插接线引出，输出端连入微型小表头，以监视输出电压电流。相信随着国家手机充电插口标准的实施，充电将更加方便。
