开关电源脉宽调制芯片KA7500

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/13

概述:KA7500是一种固定频率脉宽调制电路芯片,KA7500它包含了开关电源控制所需的全部功能,广泛应用于桥式单端正激双管式、半、全桥式开关电源。KA7500常用在在载逆变电源上。它也是内含两个PWM控制器,其输出端可以接成共发射极和射极跟随器两种形式,可以选择双端推挽输出或者单端推挽输出。在双端推挽输出时,它的两路驱动脉冲相差180°在单端输出时,其两路驱动脉冲为同频同相。KA7500含振荡器、误差放大电路、电压比较器、PWM比较器、锁定输出电路,基准电压发生电路、PWM推动输出电路和输出三极管等。KA7500采用DIP-16引脚封装工艺。

KA7500可以和TL494 BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN相互代换。


一、KA7500引脚功能

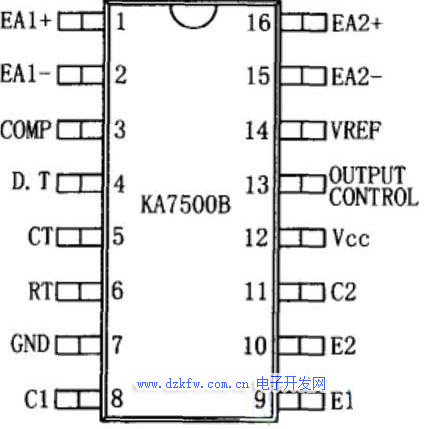

KA7500引脚功能 引脚定义

VCC:工作电压输入。
C1、C2:末级输出三极管集电极。
E1、E2:末级输出三极管发射极。
EA1+、EA1-:误差放大器1的同相和反相输出端。
EA2+、EA2-:误差放大器2的同相和反相输出端。
VREF:基准电压输出。
OUTPUT CONTROL:输出控制,接地为并联单端输出,接高电平为推挽输出。
COMP:误差放大器l和2的输出端,用来补偿电压反馈信号。
D.T:死区时间控制。
CT、RT: CT外接振荡电容,RT外接振荡电阻,为振荡频率控制端。
GND:接地。

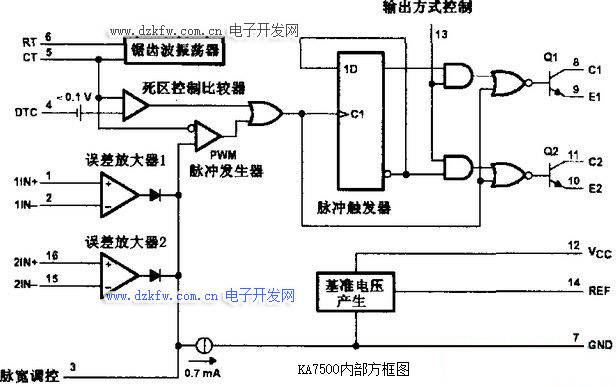

二、KA7500内部方框图

KA7500内部方框图


三、KA7500实测数据值

1、在三星750S显示器测得的数值

引脚 符号

引脚功能解释

640x480(V) 1024x768(V)

1
NONINVINPUT1 误差比较放大器1的同相输入端
4.6

4.6

2

INVINPUT1
误差比较放大器l的反相输入端
4.6

4.6

3
PWMCOMPINPUT
脉宽调制比较器输入端

2.5

1.7

4
DEADTIMECONTROL
死区时间控制端

0.1

0.2
5 CT 振荡器定时电容 1.3 1.0
6 RT 振荡器定时电阻 3.5 3.5
7 GND 接地端0 0 0
8 C1 PWM控制器1的驱动管集电极 12 12
9 E1 PWM控制器1的驱动管发射极 4.0 6.5
10 E2 PWM控制器2的驱动管发射极 4.0 6.5
11 C2 PWM控制器2的驱动管集电极 12 12
12 VCC 集成电路供电端 12 12

13
OUTPUTCONTROL
输出方式控制端

0

0
14 VREF 5V基准电压输出端 5 5

15

INVINPUT2
误差比较放大器2的反相输入端
5.6

5.6


16

NONINVINPUT2

误差比较放大器2的同相输入端
5.0

5.0

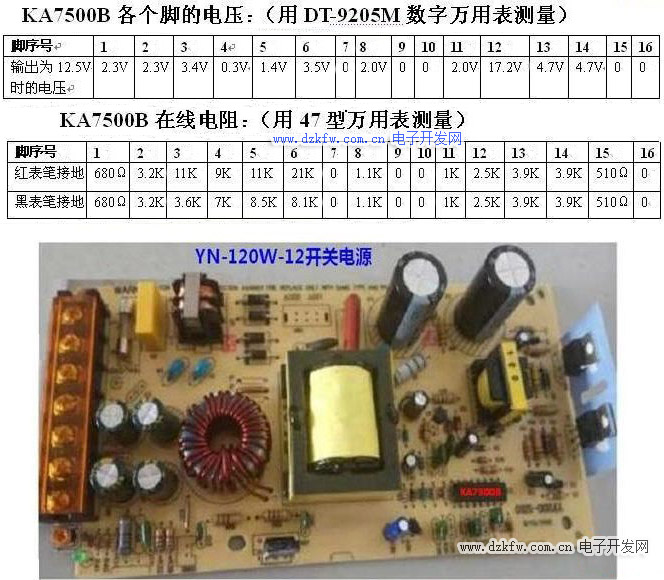

2、YN-120W-12开关电源板实测数据

开关电源主要引脚电压


四、KA7500典型应用电路

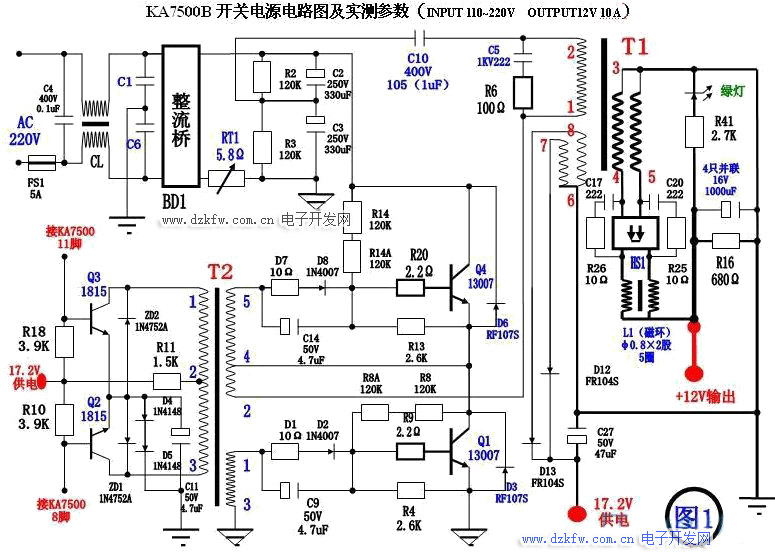

1、KA7500B开关电源电路图及实测参数

KA7500B开关电源电路图及实测参数


2、其他KA7500应用电路

其他KA7500应用电路
