市售的逆变电源大多采用UPS､UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波｡本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要｡
    工作原理

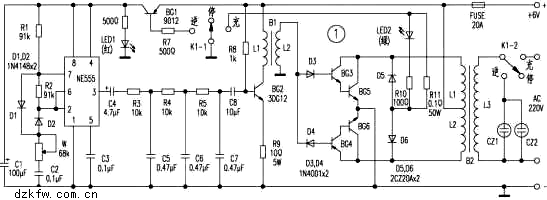

    电路见图1｡当把开关K1打向“逆变”位置时,BG1导通,由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡,其充､放电时间常数可调节｡如果选择R1=R2,则输出脉冲的占空比为50%,该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2,图中的元件数值可使振荡频率调在50Hz,振荡脉冲由役脚输出,波形为方波,该方波经C4耦合,R3､C5积分变为三角波,这个三角波又经R4､C6,第二次积分和R5､C7第三次积分,变为近似的正弦波,通过C8耦合到BG2,由BG2放大后在B1的L2线圈上输出｡当L2上端电压为正时,D4截止,D3导通,使BG4､BG6截止,BG3､BG5导通,电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时,D3截止,D4导通,使BG3､BG5截止,BG4､BG6导通,电流由电瓶正极→B2的L2→BG6→电瓶负极｡BG5､BG6交替导通､截止,经变压器B2合成正负对称的正弦波,并由L3升压送至逆变输出插座CZ1､CZ2,供用电器使用,同时LED1(红色)亮,指示逆变状态｡
    当开关打向“充电”位置时,市电经变压器B2降压､D5､D6全波整流､R11限流后对电瓶充电,同时LED2(绿色)亮,指示充电状态｡


    元件选择和制作

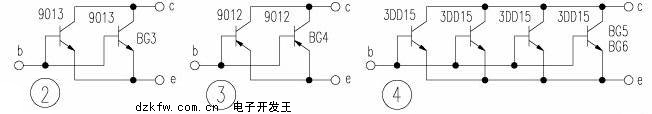

    本电路中元器件均为易购的常用元器件,按图中所示数值选用即可｡B1用收音机输出变压器,应选用铁心大,线径粗的那一类,把原来接喇叭的这一组线圈接在L2位置,BG3､BG4分别用两只9013和9012并联组成,如图2和图3所示｡BG5､ BG6均由四只3DD15并联组成,如图4所示｡BG5､ BG6的散热器面积不应小于600cm2,B2逆变变压器可选用成品｡整机用印刷线路板可自行设计制作｡电瓶选用容量大于150Ah的电瓶｡
    本逆变器的调试只需调W,使逆变电压频率为50Hz即可｡
