直流升压电路 12V升压电路产生12V升至22V-190V,UC3843

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/5

这个电路采用UC3843制作的升压电路,电压输入为12V升压电压从22V到190V之间可以调整。这个电路适合做火箭或烟花的点火装置。制作这个电路风险自负。 UC3843升压电路的制作
制作好的电路板

UC3843升压电路的制作如下:

UC3843升压电路的制作

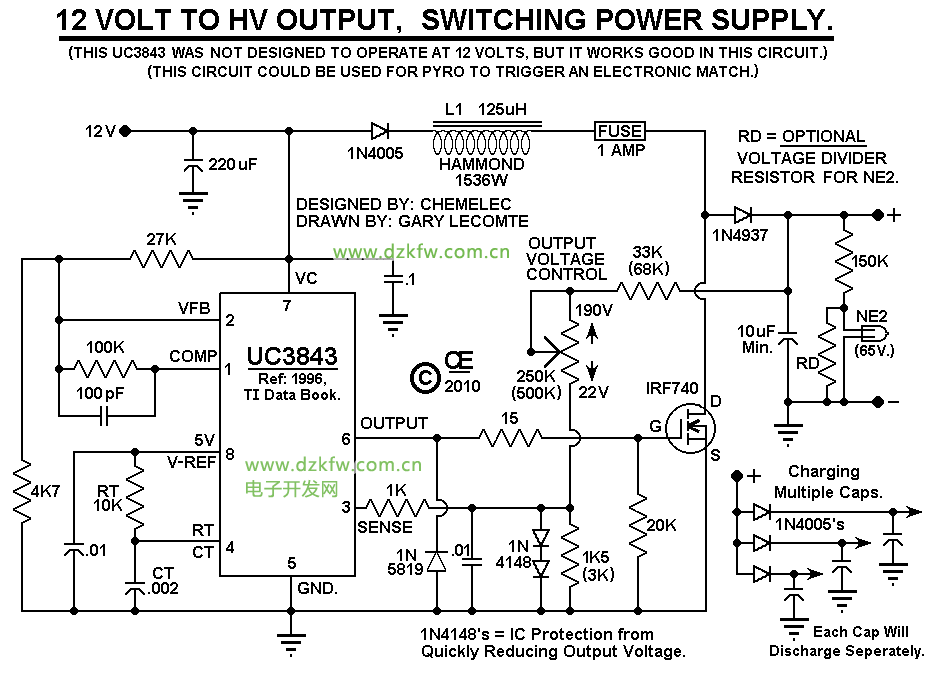

电路原理图如下:

UC3843升压电路

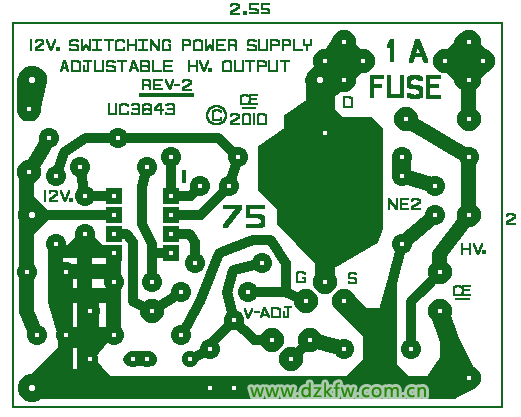

UC3843升压电路的制作PCB

UC3843升压电路的制作PCB
PCB图
