MAX731开关控制型DC-DC升压变换器,MAX731 DC-DC converter

关键字：MAX731,升压电路

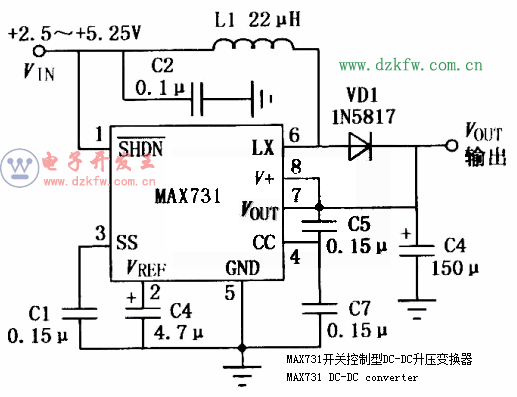

MAX731为开关控制型DC—DC升压变换器，使用2节5号电池便能产生5V、200mA的直流电压，其转换效率可达82％～87％。MAX731空载时耗电极低(仅2mA)，且采用电流型脉宽调制，有较高的输出电压精度，可用于便携式电子仪器、仪表等设备。MAX731其典型应用电路如图所示。
