用NE555制作DC-DC升压电路,NE555 step-up converter

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-06

用ne555制作DC-DC升压电路,NE555 step-up converter

关键字:用ne555制作DC-DC升压电路

用NE555制作DC-DC升压电路

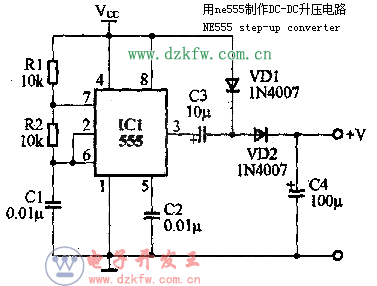

本电路可以实现直流升压输出,而且不需要变压器。555集成电路和R1,R2、C1组成无稳态多谐振荡器,按图中阻、容参数,振荡频率约在5kHz左右,经VD1、VD2整流、倍压输出。假如输入电压VCC=12V,则输出电压约在20V~24V,根据负载大小而有所变化。

用ne555制作DC-DC升压电路,NE555 step-up converter



Tags:升压电路,NE555,DC-DC升压电路
