BL8530升压电源变换的应用,BL8530 BOOST CONERTER

关键字：BL8530,升压变换电路图,DC-DC升压

    BL8530是一种国产的DC-DC升压电路．与,国外类似产品相比．具有价格便宜的优势。由于它是固定输出电压．当我们需要一些非标准的电压时，可以通过增加外围电路来达到目的。

    图1电路可以把较低的输出电压进行提升．但这个电路只能升高到7V以下．这是因为BL8530内部的Lx端有过压保护，把输出电压的最大值限制在7v以下。

D1为BL8530提供一个启动工作电压．可以用2AP、IN60、1N5817等二极管，R1为DW1稳压二极管提供一个稳定的工作电流．一般大于1mA即可。例如：当DW1用TL431时。输出电压Vo=3+2.5=5.5V，换用不同的稳压管．可得到所需电压。

要得到高于7V的输出电压，就要在电感线圈上增加一个升压绕组．电路见图2。

L2使用Φ0.08mm的漆包线只是为了减小电感线圈的体积。升压绕组的圈数可根据自己的需要绕制，按图中数据，使用4V锂电池，不接D3，负载电流在1mA时，输出电压超过40V。

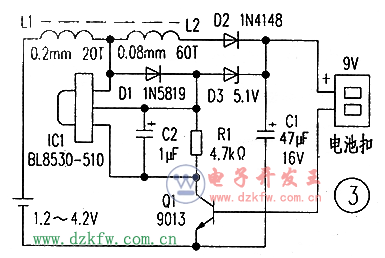

还可以把图2设计成可以自关断的升压电路，来代替数字万用表里的9V电池，电路见图3。直接代替9V电池，数字表不用做任何改动，电路可以自动关断。关断后的电流极小．几乎测不出。

    使用1.2V的充电电池。输出电流大于10mA。用4V锂电池．输出电流可以超过30mA，可用于耗电较大的设备。锂电池要用带保护板的电池．以免过放电损坏电池或发生危险!

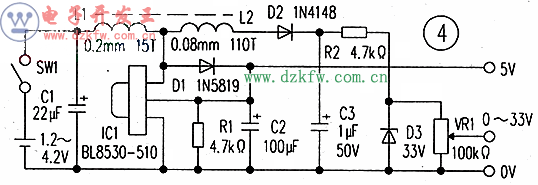

用电视机高频头制作FM全频段接收机，使用交流电源时，移动很不方便。如果用3节5号充电电池或一节锂电池供电，就很方便携带。高频头所需的5V工作电压和33V调谐电压电路见图4。

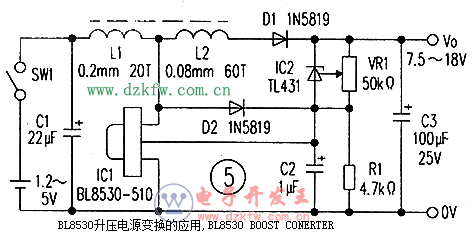

    上面的电路都是通过稳压二极管来提高输出电压，都是固定输出，如果把稳压二极管换成TLA31或LM285、LM385．就可以连续调节输出电压，电路见图5。

    LM285、LM385是微功率电压基准电路，与TL431相比，可以提高升压电路的工作效率，但R1要换成240kΩ。

    与BL8530类似的升压电路很多，如QX2301、AIC1642、ML63等，参考BL8530的使用方法．可以灵活地得到各种输出电压。
