AP1603升压变换电路-可为1.5V电池升压为3.3V或5V,AP1603 STEP-UP CONVERTER

关键字：AP1605,升压电路,DC-DC升压电路

    在使用电池供电的机器中为了以l.2V～3V的电池电压获得单片机的3.3V或者5V的工作电压．必须使用DC-DC升压电路型变换电路。

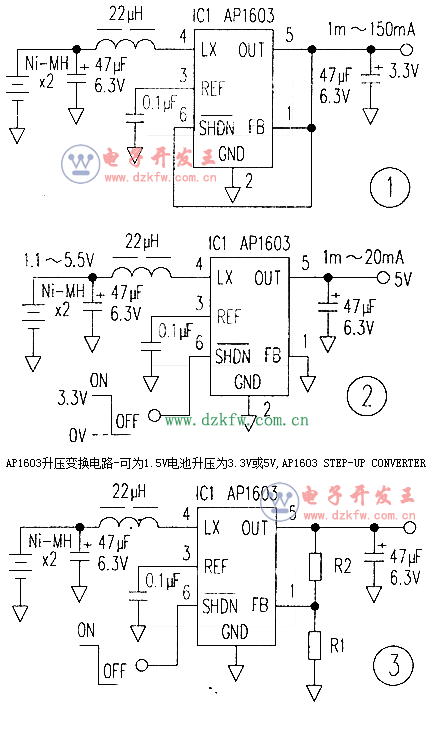

    Diodes公司生产的AP1603是一种电池电压最低为1.1v(轻负载时)的升压型DC—DC变换IC，只需外接四个元件就可以获得3.3V或者说5V的固定电压输出。图1是3.3V输出时的电路图．最大输出电流为150mA。图2是5V输出时的电路图。如果需要3.3v、5V之外的其他电压时可将电路按图3那样连接，经分压电路给FB端子馈送适当的电压，就可以在输出端获得1.22V～5V的任意值的输出电压。输出电压由R1和R2的比值决定，Vout=1.22(1+R2／R1)。电路的开关频率为150kHz(最大)，可以使用小型的电感线圈。电路的效率在90％左右。

    SHDN端子为高电平时输出端才会有电压输出，所以可以用作输出电压有无控制端。使用时应注意输出端不能对地短路，否则会导致IC发热被烧坏。如有必要可附加短路保护电路。
