万用表1.5V升压9V电路图套件,1.5v升9v

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-26

   C1、L1、L2、R1、Q2组成振荡器,电路振荡后,在Q2的集电极感应出很高的交流电压,经D1整流,C2滤波后,一路经一个100Ω限流电阻送到输出转换插座;另一路反馈回去控制振荡器,当电压升高到稳压二极管VD的击穿电压后8.9V(8.2V+0.7V)后,二极管VD击穿导通,Q1导通,Q2的基极电压被拉低,使得振荡电路停止振荡。输出电压降低,当降低到稳压二极管VD的击穿电压后,二极管VD截止,Q1截止,Q2的基极电压又恢复到放大状态,振荡电路又起振工作,输出电压又开始上升。就这样一直重复着,使输出电压稳定在8.9V左右。

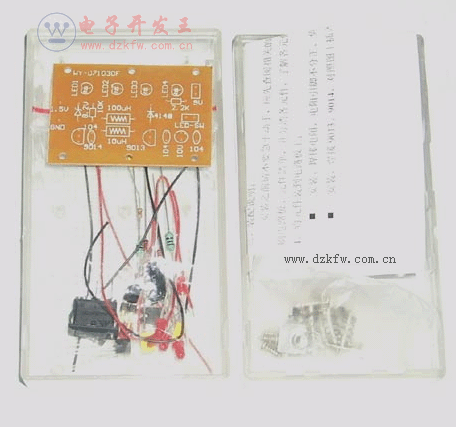

万用表1.5V升压9V电路图

万用表1.5V升压9V电路图套件

Tags:1.5v升9v,升压电路,万用表,电路图
