三菱PLC特殊辅助继电器指令功能用法教程

作者:佚名    文章来源:网络整理    点击数:1515    更新时间:2025/2/9

三菱PLC常用的特殊辅助继电器

三菱PLC的M8000指令大全‌包括了一系列特殊功能寄存器,这些寄存器在PLC的运行中起着重要的作用。以下是对M8000至M8034指令的详细解释:‌

  1. M8000至M8003‌:

    • M8000‌:当PLC开关切至RUN时,M8000接点就一直保持ON。
    • M8001‌:当PLC开关切至RUN时,M8001接点就一直保持OFF。
    • M8002‌:PLC开关切至RUN时,接点会接通一个扫描周期的时间。
    • M8003‌:初始化脉冲(首次扫描接通)。
  2. M8004至M8019‌:

    • M8004‌:错误发生(在FX3UC时,M8060, M8061, M8064, M8065, M8066, M8067其中某一个ON时动作;在FX3UC以外,M8060, M8061, M8063, M8064, M8065, M8066, M8067其中某一个ON时动作)。
    • M8005‌:电池电压降低(电池电压异常降低时动作)。
    • M8006‌:电池电压降低锁存(电池电压异常降低时动作保持)。
    • M8007‌:瞬间停止检测(当M8007为ON的时间小于D8008,PLC将继续运行)。
    • M8008‌:停电检测(当电源关闭时,M8000也关闭)。
    • M8009‌:DC24V故障。
    • M8012‌:1秒时钟脉冲。
    • M8013‌:1分钟时钟脉冲。
    • M8014‌:1分钟时钟脉冲。
  3. M8020至M8034‌:

    • M8029‌:指令结束(DSW(FNC72)等动作结束时动作)。
    • M8034‌:当M8034=ON时,PLC的外部输出全部被禁止(OFF)。
    • M8040‌:当M8040=ON时,PLC的状态(Sn)转移被禁止(Disable)。

这些指令在PLC的运行中起着关键作用,帮助实现各种控制功能,如错误检测、时钟管理、电源监测等。了解这些指令的具体功能和用法对于维护和编程三菱PLC至关重要。

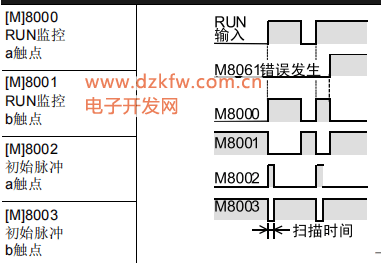

M8000-运行监控常开触点,PLC运行时一直ON。M8001-运行监控常闭触点,PLC运行时一直OFF。M8002-初始化脉冲常开触点,PLC运行时ON一个扫描周期。(M8002用于PLC的初始化,plc每次断电重启后M8002就会执行一次。需要做数据初始化的时候使用,一般是做初始化时候用)M8003-初始化脉冲常闭触点,PLC运行时OFF一个扫描周期。

三菱PLC常用的特殊辅助继电器

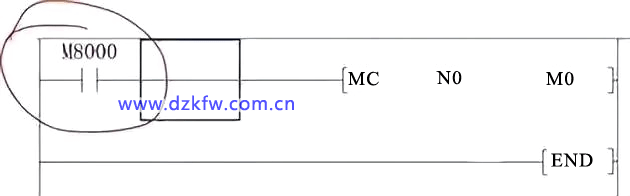

M8011、M8012、M8013 和M8014 分别是产生10ms、100ms 、1s和1min 时钟脉冲的特殊辅助继电器。举两个例子来理解三菱特殊辅助继电器的应用例1:三菱PLC,特殊辅助继电器M8000M8000是RUN监视,a触点,可利用于指令的驱动条件。M8000上电导通。有的指令是不能与左母线直接连接起来,输出指令也是不能直接导通的,包括最基本的Y0.如下图,加个 M8000就可以了



例2:M8000配合特殊辅助继电器M8048;信号报警器动作 ,M8049:信号报警器有效当信号报警器有效时(M8049=1),状态软元件S900-S999中任意一个为ON,则信号报警器动作(M8048=1)。



如上如,作为诊断外部故障输出使用。对D8049的内容进行监控。上电导通M8000,M8049报警有效,一旦满足条件,S900-S902中任何一个有动作,则M8048=1,输出Y010
Tags:特殊辅助继电器,M8000,三菱plc
