三相电机结构,三相异步电动机的视在功率、有功功率、无功功率以及计算公式详解

作者:佚名    文章来源:本站原创    点击数:1388    更新时间:2023/9/18

电机功率分为三种:视在功率、有功功率、无功功率。

三相异步电动机铭牌上标示的额定功率是:电动机在额定状态下运行时,其轴上所能输出的机械功率称为额定功率,也就是电机可以长时间输出的功率。

电动机运行时因线圈发热、轴承摩擦等很多损耗为电动机损耗。将额定功率和所有的损耗加起来,就为电动机从电网中吸收的有功功率。

P额定功率=P有功功率×η=√3*U*I*cosφ×η ,η为电动机效率

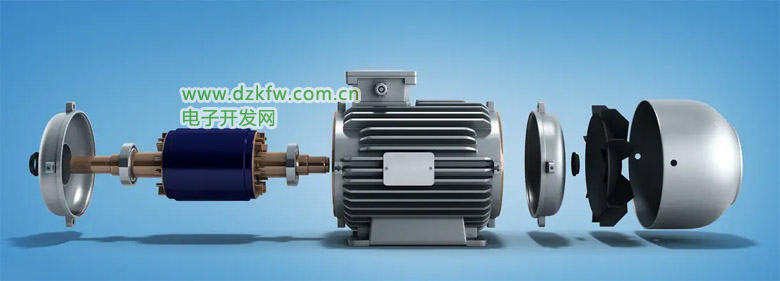

三相异步电动机拆解图

电机拆解

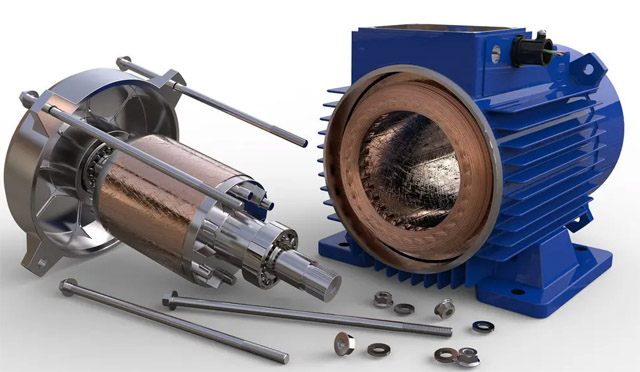

三相异步电动机的结构图

三相异步电动机的结构图



有功功率:----又叫平均功率。交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率。

它是指在电路中电阻部分所消耗的功率,有功功率的符号用P表示,单位有瓦(W)、千瓦(kW)、兆瓦(MW)。

有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

比如:5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能,带动水泵抽水或脱粒机脱粒;各种照明设备将电能转换为光能,供人们生活和工作照明

电机组装图

电机组装图

无功功率:----在具有电感和电容的交流电路里,由于电感或电容的特性,造成电压和电流的相角不一致。

电感元件电流滞后电压90度,电容元件电流超前电压90度,这些元件在半周期的时间里把电源能量变成磁场(或电场)的能量存起来,在另半周期的时间里对已存的磁场(或电场)能量送还给电源。

它们只是与电源进行能量交换,并没有真正消耗能量。我们把与电源交换能量的速率的振幅值叫做无功功率。用字母Q表示,单位为乏(Var)或千乏(kVar)。

视在功率:----在具有电阻和电抗的电路内,电压与电流的乘积叫做视在功率,以字母S或符号Ps表示,单位为千伏安(kVA)。

视在功率S与有功功率P、无功功率Q的计算公式为:

视在功率S与有功功率P、无功功率Q的计算公式


三相电机绕组

电机定子绕组

三相异步电机功率计算公式解释

三相异步电机功率公式:P=√3*U*I*cosφ

这个公式适用于三相对称负载的电路,只有三相异步电机应用在三相对称负载中,此公式才成立。

P—是电机输入有功功率,

U—是电机电源输入的线电压,

I—是电机电源输入的线电流,

cosφ—是电机的功率因数,

φ—是相电压与相电流的相位差角

三相异步电机功率计算公式推导

三相对称负载电路总功率等于3乘以每相的功率,即P=3*u*i,

其中:u—是平均相电压,i—是平均相电流

Y型联接时:U=√3u,I=i,

P=3*1/√3 *U*I*cosφ=√3UIcosφ

Δ型联接时:U=u,I=√3i,

P=3*U*1/√3* I*cosφ=√3UIcosφ

此三相异步电机功率计算公式同样适用于其他三相对称电路中,只要负载对称,P=√3*U*I*cosφ均是成立的。
