三相异步电动机
实现电能与机械能相互转换的电工设备总称为电机。电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转换成电能的设备称为发电机，而把电能转换成机械能的设备叫做电动机。
在生产上主要用的是交流电动机，特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大的通风机及水泵等。
对于各种电动机我们应该了解下列几个方面的问题：（1）基本构造；（2）工作原理；（3）表示转速与转矩之间关系的机械特性；（4）起动、调速及制动的基本原理和基本方法；（5）应用场合和如何正确使用。
三相异步电动机的结构与工作原理
1．三相异步电动机的构造

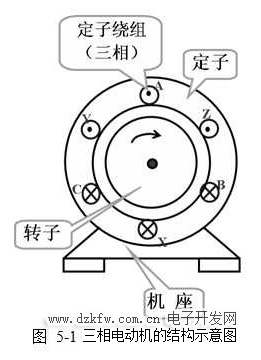

       三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇等附属部分，如图5-1所示。


1）．定子

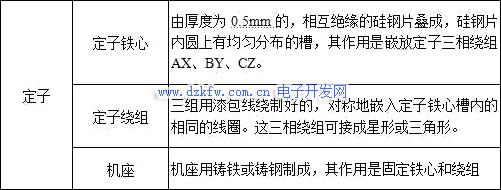

       三相异步电动机的定子由三部分组成：


2）．转子

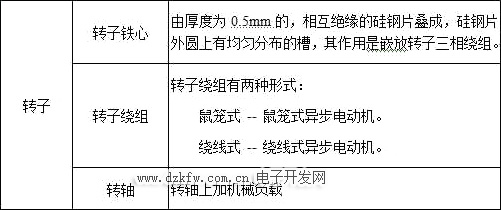

       三相异步电动机的转子由三部分组成：


鼠笼式电动机由于构造简单，价格低廉，工作可靠，使用方便，成为了生产上应用得最广泛的一种电动机。
为了保证转子能够自由旋转，在定子与转子之间必须留有一定的空气隙，中小型电动机的空气隙约在0.2~1.0mm之间。
2．三相异步电动机的转动原理
1）．基本原理

       为了说明三相异步电动机的工作原理，我们做如下演示实验，如图5-2所示。


        (1)．演示实验：在装有手柄的蹄形磁铁的两极间放置一个闭合导体，当转动手柄带动蹄形磁铁旋转时，将发现导体也跟着旋；若改变磁铁的转向，则导体的转向也跟着改变。
       (2)．现象解释：当磁铁旋转时，磁铁与闭合的导体发生相对运动，鼠笼式导体切割磁力线而在其内部产生感应电动势和感应电流。感应电流又使导体受到一个电磁力的作用，于是导体就沿磁铁的旋转方向转动起来，这就是异步电动机的基本原理。
       转子转动的方向和磁极旋转的方向相同。
       (3)．结论：欲使异步电动机旋转，必须有旋转的磁场和闭合的转子绕组。
       2）．旋转磁场
（1）．产生

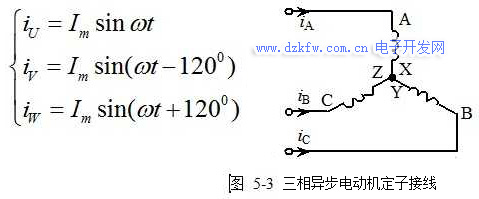

       图5-3表示最简单的三相定子绕组AX、BY、CZ，它们在空间按互差1200的规律对称排列。并接成星形与三相电源U、V、W相联。则三相定子绕组便通过三相对称电流：随着电流在定子绕组中通过，在三相定子绕组中就会产生旋转磁场(图5-4)。


当wt=00时,iA=0,AX绕组中无电流；iB为负，BY绕组中的电流从Y流入B1流出；iC为正，CZ绕组中的电流从C流入Z流出；由右手螺旋定则可得合成磁场的方向如图5-4（a）所示。
当wt=1200时，iB=0,BY绕组中无电流；iA为正，AX绕组中的电流从A流入X流出；iC为负，CZ绕组中的电流从Z流入C流出；由右手螺旋定则可得合成磁场的方向如图5-4（b）所示。
当wt=2400时，iC=0,CZ绕组中无电流；iA为负，AX绕组中的电流从X流入A流出；iB为正，BY绕组中的电流从B流入Y流出；由右手螺旋定则可得合成磁场的方向如图5-4（c）所示。

可见，当定子绕组中的电流变化一个周期时，合成磁场也按电流的相序方向在空间旋转一周。随着定子绕组中的三相电流不断地作周期性变化，产生的合成磁场也不断地旋，因此称为旋转磁场。


（2）．旋转磁场的方向
旋转磁场的方向是由三相绕组中电流相序决定的，若想改变旋转磁场的方向，只要改变通入定子绕组的电流相序，即将三根电源线中的任意两根对调即可。这时，转子的旋转方向也跟着改变。
3）．三相异步电动机的极数与转速
（1）．极数（磁极对数p）
三相异步电动机的极数就是旋转磁场的极数。旋转磁场的极数和三相绕组的安排有关。
当每相绕组只有一个线圈，绕组的始端之间相差1200空间角时，产生的旋转磁场具有一对极，即p=1；
当每相绕组为两个线圈串联，绕组的始端之间相差600空间角时，产生的旋转磁场具有两对极，即p=2；
同理，如果要产生三对极，即p=3的旋转磁场，则每相绕组必须有均匀安排在空间的串联的三个线圈，绕组的始端之间相差400（=1200/p）空间角。
极数p与绕组的始端之间的空间角q的关系为：
（2）．转速n

三相异步电动机旋转磁场的转速n0与电动机磁极对数p有关，它们的关系是：
                       （5-1)
由（5-1）可知，旋转磁场的转速n0决定于电流频率f1和磁场的极数p。对某一异步电动机而言，f1和p通常是一定的，所以磁场转速n0是个常数。

在我国，工频f1=50Hz，因此对应于不同极对数p的旋转磁场转速n0，见表5-1


（3）．转差率s
电动机转子转动方向与磁场旋转的方向相同，但转子的转速n不可能达到与旋转磁场的转速n0相等，否则转子与旋转磁场之间就没有相对运动，因而磁力线就不切割转子导体，转子电动势、转子电流以及转矩也就都不存在。也就是说旋转磁场与转子之间存在转速差，因此我们把这种电动机称为异步电动机，又因为这种电动机的转动原理是建立在电磁感应基础上的，故又称为感应电动机。
旋转磁场的转速n0常称为同步转速。
转差率s——用来表示转子转速n与磁场转速n0相差的程度的物理量。即：

                            (5-2)
转差率是异步电动机的一个重要的物理量。
当旋转磁场以同步转速n0开始旋转时，转子则因机械惯性尚未转动，转子的瞬间转速n=0，这时转差率S=1。转子转动起来之后，n>0，（n0-n）差值减小，电动机的转差率S<1。如果转轴上的阻转矩加大，则转子转速n降低，即异步程度加大，才能产生足够大的感受电动势和电流，产生足够大的电磁转矩，这时的转差率S增大。反之，S减小。异步电动机运行时，转速与同步转速一般很接近，转差率很小。在额定工作状态下约为0.015~0.06之间。
根据式(4-2),可以得到电动机的转速常用公式

                       (5-3)

例  有一台三相异步电动机，其额定转速 n=975r/min，电源频率f=50Hz，求电动机的极数和额定负载时的转差率S。
       解：由于电动机的额定转速接近而略小于同步转速，而同步转速对应于不同的极对数有一系列固定的数值。显然，与975r/min最相近的同步转速n0=1000r/min，与此相应的磁极对数p=3。因此，额定负载时的转差率为：

（4）．三相异步电动机的定子电路与转子电路
三相异步电动机中的电磁关系同变压器类似，定子绕组相当于变压器的原绕组，转子绕组（一般是短接的）相当于副绕组。给定子绕组接上三相电源电压，则定子中就有三相电流通过，此三相电流产生旋转磁场，其磁力线通过定子和转子铁心而闭合，这个磁场在转子和定子的每相绕组中都要感应出电动势。

总结：
1、三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。
2、欲使异步电动机旋转，必须有旋转的磁场和闭合的转子绕组，并且旋转的磁场和闭合的转子绕组的转速不同，这也是“异步”二字的含义；
3、三相电源流过在空间互差一定角度按一定规律排列的三相绕组时，便会产生旋转磁场；
4、旋转磁场的方向是由三相绕组中电源相序决定的；
5、三相异步电动机旋转磁场的转速n0与电动机磁极对数p有关，它们的关系是：


6、转差率s——用来表示转子转速n与磁场转速n0相差的程度的物理量。即：


转差率是异步电动机的一个重要的物理量，异步电动机运行时，转速与同步转速一般很接近，转差率很小。在额定工作状态下约为0.015~0.06之间。
7、三相异步电动机中的电磁关系同变压器类似，定子绕组相当于变压器的原绕组，转子绕组（一般是短接的）相当于副绕组。
