异步电机绕组的嵌线方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-09-12

(一)放置槽绝缘
将已裁剪好的槽绝缘纸纵向摺成"U"形插入槽中,绝缘纸光面向里,便于向槽内嵌线。
(二)线圈的整理
1.缩宽
用两手的拇指和食指分别拉压线圈直线转角部位,将线圈宽度压缩到能进入定子内膛而不碰触铁心。也可将线圈横立并垂直于台面,用双手扶着线圈向下压缩。
2.扭转
解开欲嵌放线圈有效边的扎线,左手拇指和食指捏住直线边靠转角处,同样用右手指捏住上层边相应部位,将两边同向扭转,使线圈边导线扭向一面。
3.捏扁
将右手移到下层边与左手配合,尽量将下层直线边靠转角处捏扁,然后左手不动,右手指边捏边向下搓,使下层边梳理成扁平的刀状,




见图1-5-1 所示。如扁平度不够
可多搓捏几次。                         图1-5-1线圈的捏扁梳理示意
(三)沉边 (或下层边)的嵌入

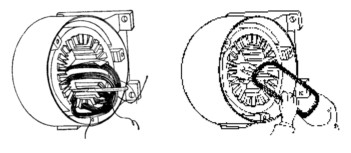

右手将搓捏扁后的线圈有效边后端倾斜靠向铁心端面槽口,左手从定子另一端伸入接住线圈,如图1-5-2所示。双手把有效边靠左段尽量压入槽口内,然后左手慢慢向左拉动,右手既要防止槽口导线滑出,又要梳理后边的导线,边推边压,双手来回扯动,使导线有

                          图1-5-2下层边的嵌线方法
效边全部嵌入槽内。如果尚有未嵌入的导线有效边部分,可用划线片将该部分逐根划入槽内。导线嵌入后,用划线片将槽内导线从槽的一端连续划到另一端,一定要划出头。这种梳理方式的目的,是为了槽内导线整齐平行,不交叉。然后再把层间绝缘(对双层绕组)摺成"∩"形,插入槽口包住槽内导线。对线圈未嵌入的另一有效边则采取吊边。
(四)浮边(或上层边)的嵌入
嵌过若干槽的沉边(或下层边)后,由嵌线规律得知,就要嵌入浮边,当嵌入第一个浮边后,以后再嵌入的线圈就能进行整嵌,而不用吊边。在浮边嵌入前要把此边略提起,双手拉直、捏扁理顺,并放置槽口。再用左手在槽左端将导线定于槽口,右手用划线片反复顺槽口边自左向右划动,逐一将导线劈入槽内。在槽内导线将满时,可能影响嵌线的继续进行,此时,只要用双拇指在两侧按压已入槽的线圈端部,接着划线片通划几下理顺槽内导线,把余下的导线又可划入槽内。也可将压线条从一侧捅入并出到另一侧,再用双拇指在两侧按压压线条两端,按压后抽出压线条,接着余下的导线又可顺利地划入槽内。
上层边的嵌入与浮边雷同,只是在嵌线前先用压线块在层间绝缘上撬压一遍,将松散的导线压实,并检查绝缘纸的位置,然后再开始嵌入上层边。
(五)封槽口
导线嵌入槽后,先用压线块或压线条将槽内的导线压实,方可进行封口操作。其操作过程为:
1.压线
用压线块从槽口一侧边进边撬压到另一侧,使整个槽内的导线被挤压,形成密实排列;也可用压线条从槽口一端捅穿到另一端,让压线条嵌压在整个槽口上,再用双掌按压压线条的两头,从而压实槽内导线。保证导线不弹出槽口。
注意:压线块或压线条只能压线,不能压折绝缘纸。见图1-5-3(a)所示。
2.裁纸
保留嵌压在整个槽口内的压线条不动,用裁纸刀把凸出槽口的绝缘纸平槽口从一端推裁到另一端,即裁去凸出部分。然后再退出压线条。
3.包折绝缘纸
退出压线条后,用划线片把槽口左边的绝缘纸折入槽内右边,压线条同时跟进,划线片在前折,压线条在后压,压到另一端为止;对槽口右边的绝缘纸也用此法操作。见图1-5-3(b)所示。
4.封口
在退出压线条的同时,槽楔有倒角的一端从其退出侧顺势推入,完成封口操作。见图1-5-3(c)所示。

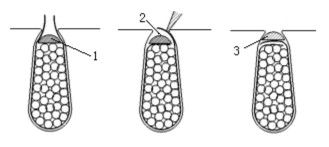

               1-压线条        2-划线片在前压折绝     3-压线条退出时,
边插边压      缘纸,压线条随后压进   槽楔顺势插进
图1-5-3封口操作
