三相异步电动机的转动原理 极对数 转差率 磁场旋转方向

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-01

一、旋转磁场

1 . 旋转磁场的产生

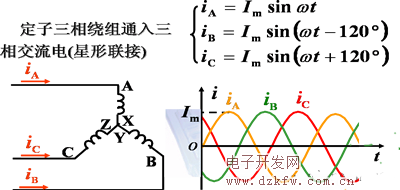

三相电流的波形曲线

规定: i : “+” 首端流入,尾端流出。 i : “ – ” 尾端流入,首端流出。

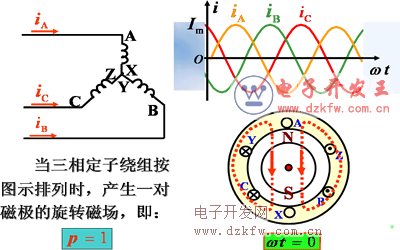

三相电流合成磁场的分布情况

分析可知:三相电流产生的合成磁场是一旋转的磁场 即:一个电流周期,旋转磁场在空间转过 360 °

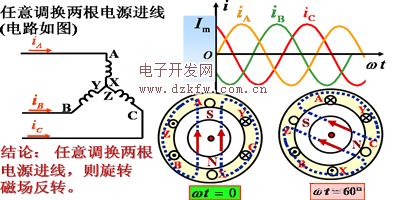

2 . 旋转磁场的旋转方向 (取决于三相电流的相序)

三相电机的旋转磁场

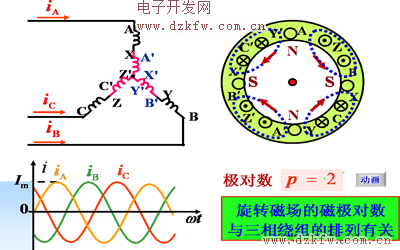

3 . 旋转磁场的极对数 P



若定子每相绕组由两个线圈串联 ,绕组的始端之间互差 60 ° ,将形成 两对磁极的旋转磁场。

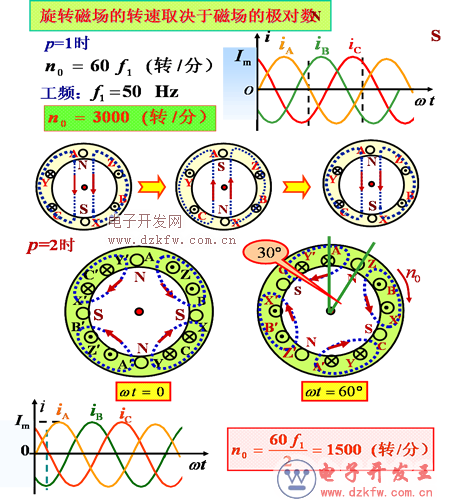

4 . 旋转磁场的转速

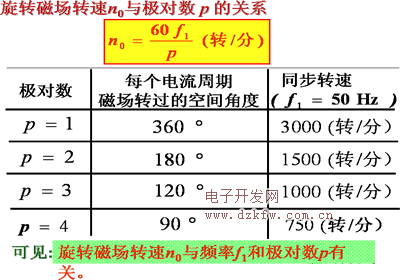

极对数与磁场空间角度关系

二、电动机的转动原理

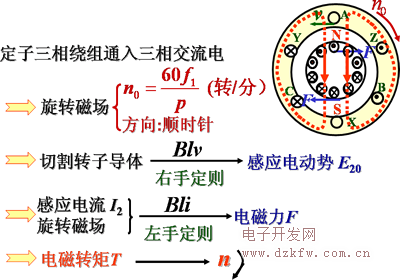

1. 转动原理



三、转差率

由前面分析可知,电动机转子转动方向与磁场旋转的方向一致,但转子转速 n 不可能达到与旋转磁场 的转速相等,即 n<n0→ 异步电动机

若n=n0 → 转子与旋转磁场间没有相对运动,磁通不切割转子导条; 无转子电动势和转子电流;无转矩

因此,转子转速与旋转磁场转速间必须要有差别。 旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为 转差率

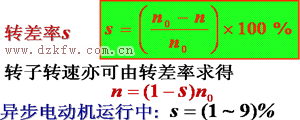

电机转差率计算公式
