17张经典动态图带您看懂电动机运行原理,电动机工作原理演示

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-02

  直流电机的设计中,如果采用两个线圈(两极),在静止状态时,线圈与磁场平衡,线圈产生的转动力矩无法克服磁场的阻力,转动不起来,除非使用外力破坏这种平衡。

  电动机是一种旋转式电动机器,它将电能转变为机械能,它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子。在定子绕组旋转磁场的作用下,其在电枢鼠笼式铝框中有电流通过并受磁场的作用而使其转动。这些机器中有些类型可作电动机用,也可作发电机用。它是将电能转变为机械能的一种机器。通常电动机的作功部分作旋转运动,这种电动机称为转子电动机;也有作直线运动的,称为直线电动机。

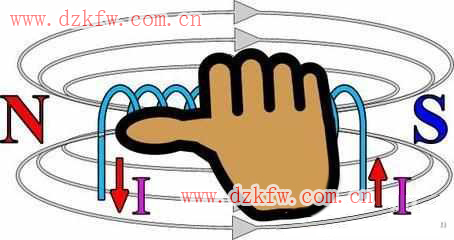

  右手螺旋定则(安培定则):用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极。

  右手螺旋定则(安培定则)

  线圈通电后,转子中的电流与气隙中的磁场发生相互作用,换向器不断改变线圈电流方向,作用在线圈的磁场力推动转子旋转:

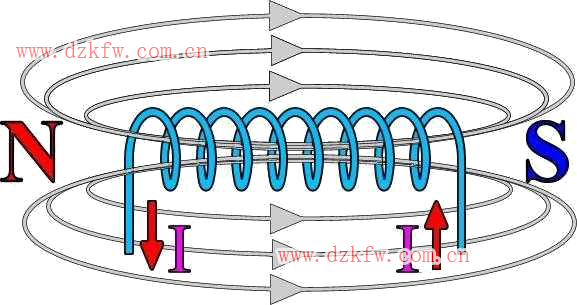

  右手螺旋定则(安培定则)

  电动机工作原理:

  直流电机的设计中,如果采用两个线圈(两极),在静止状态时,线圈与磁场平衡,线圈产生的转动力矩无法克服磁场的阻力,转动不起来,除非使用外力破坏这种平衡。所以通常不采用偶数个电极,主要还是启动方面的考虑:

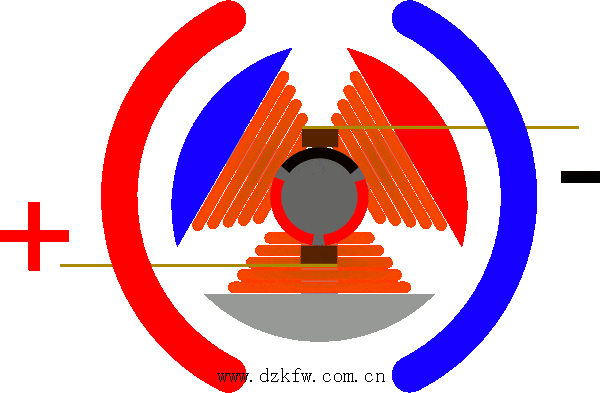

  直流电机的工作原理动画图

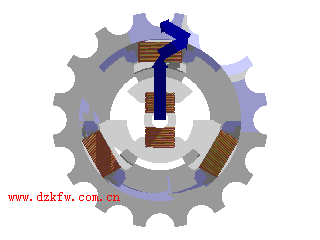

  永磁电机工作原理动画图

  永磁电机

  17张经典动态图带您看懂电动机运行原理,电动机工作原理演示

  直流电动机

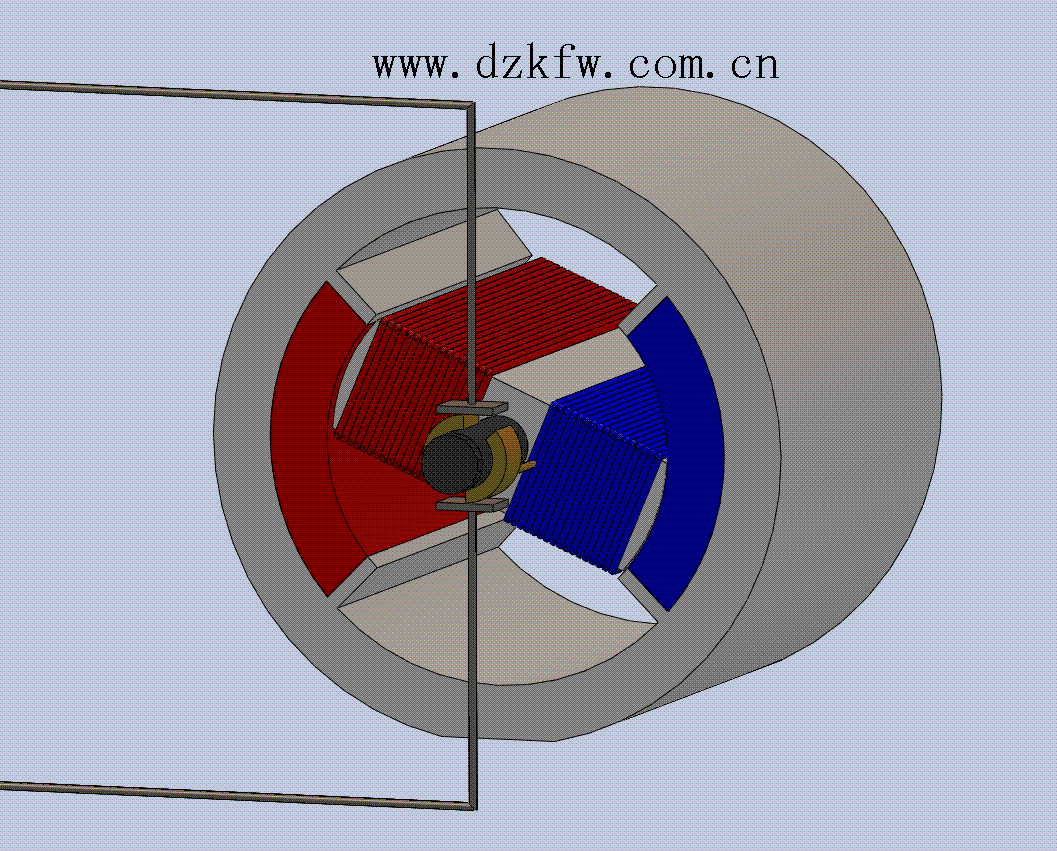

  2个线圈的直流电机工作原理演示图

  量子磁电机

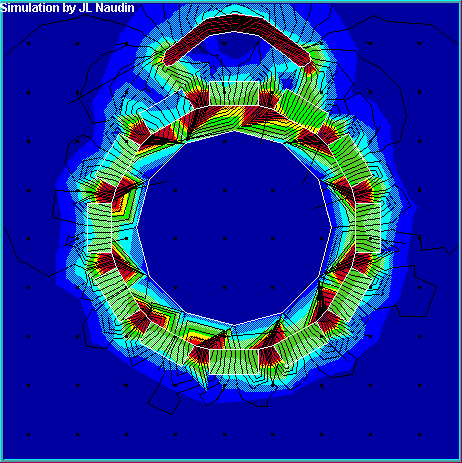

  量子磁电机工作原理动画图

  单相感应电动机

  单相感应电动机工作原理动画图

  交流电机

  三相交流电机工作演示动画图

  产生电流的原理

  2个线圈的直流电动机的工作过程演示动画图

  三相定子

  三相电机转动力矩演示动画

  电动小马达

  17张经典动态图带您看懂电动机运行原理,电动机工作原理演示

  电机剖视

  电动机剖视图动画演示

17张经典动态图带您看懂电动机运行原理,电动机工作原理演示
