多功能电机短路故障测量仪电路图

作者:佚名    文章来源:本站原创    点击数:1699    更新时间:2018-07-08

这里介绍的电机短路测量仪,不但能用来迅速准确地检查电动机、发电机电枢单匝以上的短路故障,还能用来检查笼型转子铸铝质量及导体中是否有断条故障。利用这个测量仪,在重绕电机绕组时,可以一边下线一边测试,避免操作不慎而造成短路,如图5 26所示。晶体管VT1.变压器T等组成变压器反馈振荡电路,产生约2000Hz的音频信号。VT2等组成音频放大器。音频放大器产生的音频振荡信号经VT2放大后加到ld绕阻上。当S2合上时,厶绕组形成闭合回路,音频信号电压经L3、L、k的互相耦合加到了VT3的基极,经两级音频放大后,推动扬声器或者由电表指示出来。

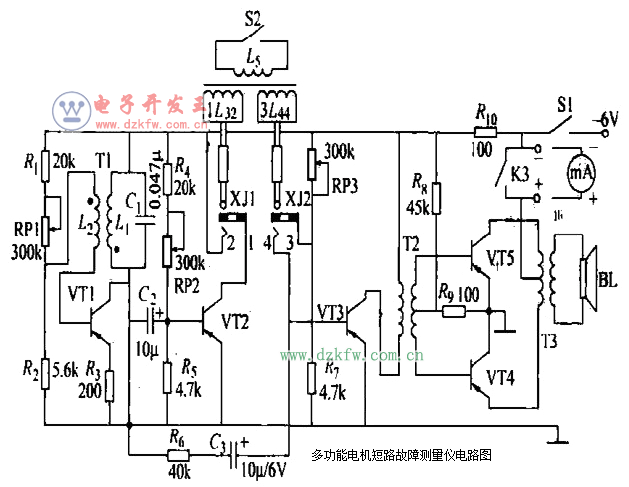

多功能电机短路故障测量仪电路图
  电路中R6、G组成正反馈电路,它的作用是当L.处于短路时,把线圈L4上感应到的信号再馈送到vr2的基极进行放大。适当地选择风的阻值可以提高测试灵敏度。但要注意,由于L3、厶之间还存在着弱耦合,再加上风、G支路的正反馈作用,在L5开路的情况下,可能还有弱信号输出,不过此时Ls的S2接通,扬声器应有明显的变化,否则应适当调整Re的阻值。
