微波炉加热控制电路结构原理图

作者:佚名    文章来源:本站原创    点击数:4073    更新时间:2018-09-03

微波炉加热控制电路结构原理图

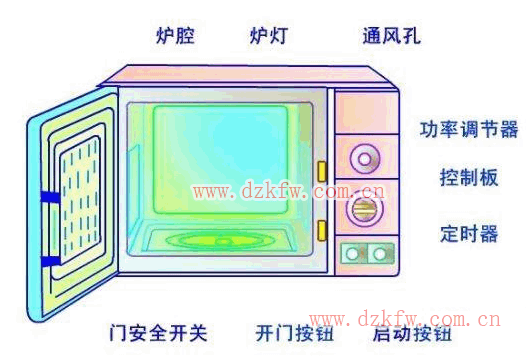

微波炉里面的高压电路主要有高压变压器、高压电容、高压二极管、高压保护二极管组成。

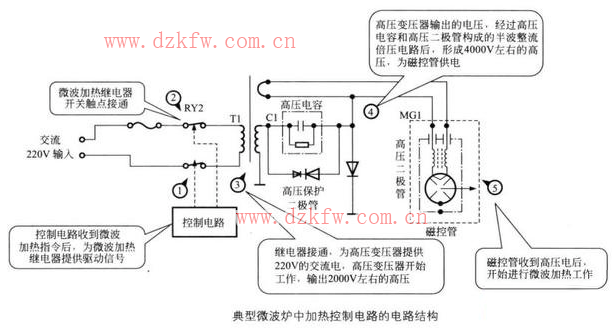

下图是典型的微波炉加热控制电路的电路结构。图中右侧就是高压部分的电路。

微波炉加热控制电路结构原理图

在图中还标出了各部分工作情况说明。我们可以很清晰的看出来高压电路的工作流程和原理。
下面我们来简单说说高压电路的工作流程。
1、微波炉加热继电器的驱动电路工作后,继电器的触点接通,这时就接通了高压变压器的供电电路,从而把220V交流电提供给高压变压器。
2、高压变压器开始工作,输出2000V左右的高压,这个高压被分为两路,一路输出到磁控管,另一路输出到高压电容、高压二极管。
3、高压变压器的高压端、高压电容、高压二极管构成倍压整流电路,高压变压器送出的2000V左右的高压,通过高压电容和高压二极管后,形成4000V左右的导线给磁控管供电,是磁控管产生微波信号。

微波炉加热控制电路结构原理图


Tags:微波炉,微波炉加热控制电路,电路图
