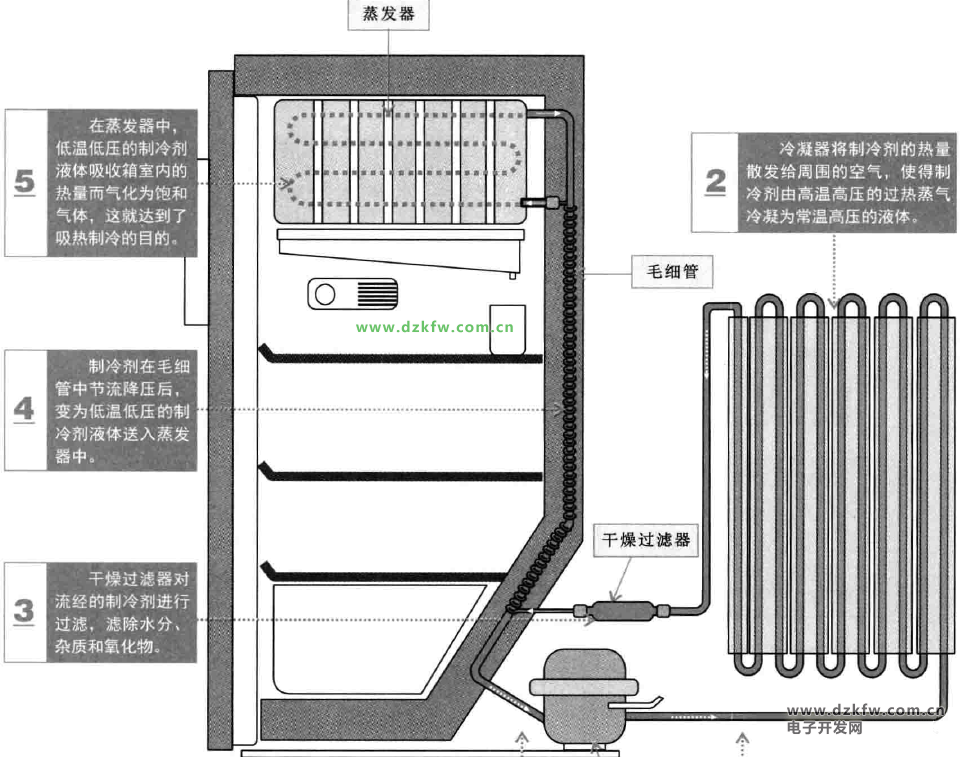

1、电冰箱的制冷循环原理

电冰箱主要是利用制冷剂的循环和状态变化过程进行能量的转换，从而降低箱室内的温度，实现制冷。

压缩机工作后，将制治剂压缩成高温高压的过热蒸气，然后从排气口排出，进入冷凝器。冷凝器将制冷剤的热量散发给周围的空气，使得制冷剂由高温高压的过热蒸气冷凝为常温高压的液体。

干燥过滤器对流经的制冷剤进行过滤，滤除水分、杂质和氧化物。制冷剂在毛细管中节流降压后，变为低温低压的制冷剂液体送入蒸发器中。

在蒸发器中，低温低压的制冷剂液体吸收箱室内的热量而气化为饱和气体，这就达到了吸热制冷的目的。

最后，低温低压的制冷剂蒸气经压缩机吸气管后进入压缩机，再经压缩机压缩后成为高温高压的过热蒸气，开始下一次循环。

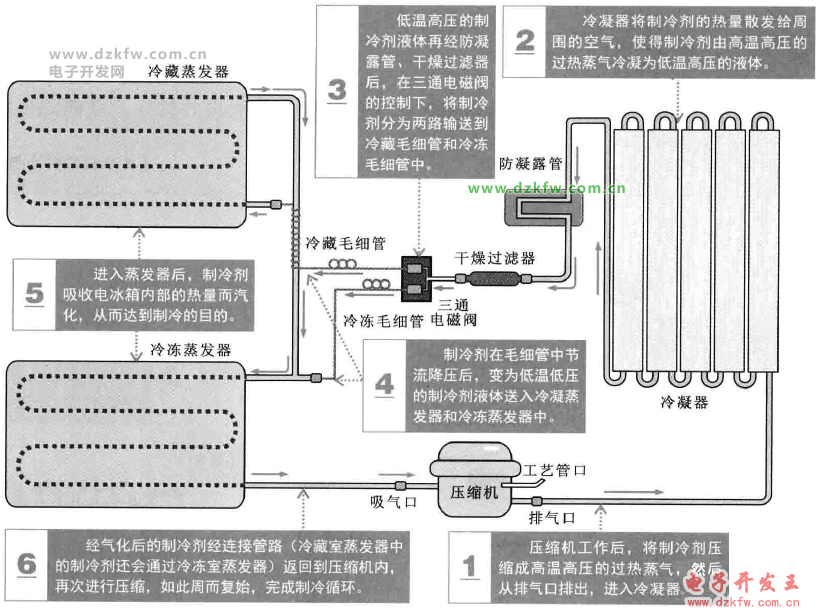

目前，大多数电冰箱釆用双温双控的方式进行制冷循环的控制。双温双控是指在电冰箱中配置两个蒸发器和两个温度传感器对冷藏室、冷冻室内的温度进行检测和控制。因此，电冰箱的冷冻室和冷藏室的制冷循环可同时进行，当冷藏室的温度达到设定温度时，冷藏室制冷循环停止，冷冻室的制冷工作继续进行。该控制方式可减少能耗，达到电冰箱不同室内温度需求不同的目的。

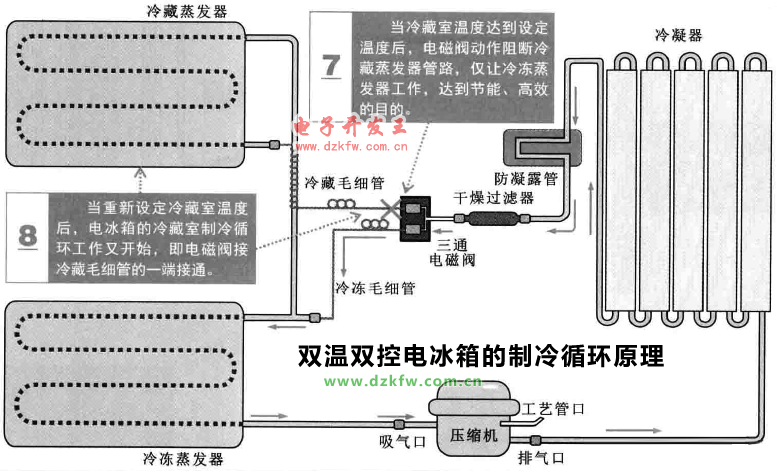

2、双温双控电冰箱的制冷循环原理





3、电冰箱的冷气循环原理

电冰箱箱室内通过加快空气流动或自然对流的方式，使空气形成循环，来提高制冷效果。这种冷气循环方式通常可分为冷气自然对流降温方式（直冷式降温）和冷气强制对流降温方式（间冷式降温）。

直冷式降温是利用低温气体下降，高温气体上浮这一自然气流规律实现冷气循环。在冷藏室内设有一个蒸发器，通过蒸发器直接吸收食物和箱内空气的热量，达到制冷的目的。

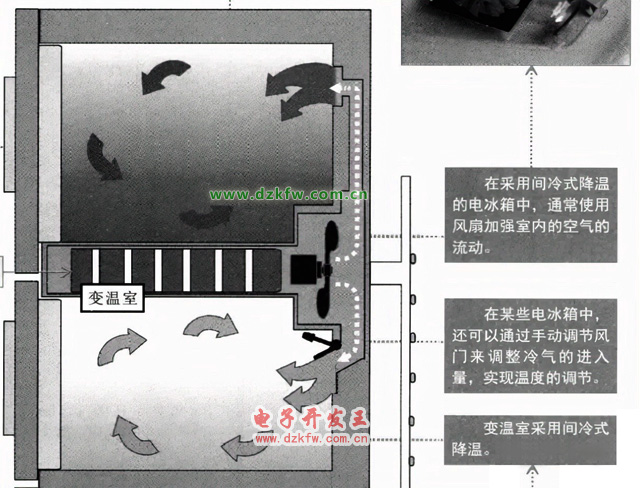

间冷式降温会将蒸发器集中放置在一个专门的制冷区域内，然后依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。

直冷式降温与间冷式降温相比：直冷式降温耗电量较小，但容易结霜；而间冷式降温耗电量较大，但温度均匀，利于食品的长期保存。
