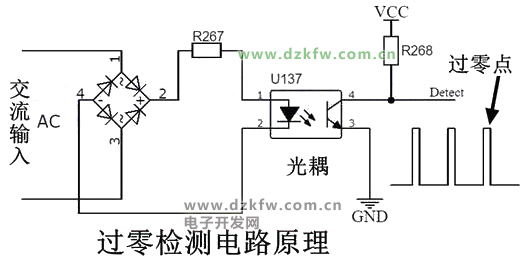

交流电具有方向性,可以通过整流桥整流为脉动直流,再经过光耦隔离后将零点信号输出。或者采用双向光耦的方案,将零点信号输出。这里采用整流桥的方案设计过零检测电路,所设计的电路图如下图所示。
交流电经过整流桥后,变成了脉动直流,交流电的负半周期被翻转为正,在过零点以外的地方都可以使光耦导通,而在零点附近光耦截止。光耦的输出端连接上拉电阻。波形分析如下:
正半周期:光耦的发光二极管导通,输出端导通,输出信号为低电平;
负半周期:光耦的发光二极管导通,输出端导通,输出信号为低电平;
零点附近:光耦的发光二极管截止,输出端截止,输出信号为高电平。

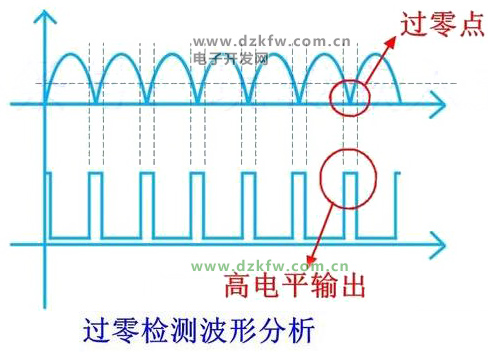

输出波形如下图所示。
从上面的波形可以看出,只要检测到高电平即可判断零点来临,这时候只要控制接触器/继电器的线圈,就能保证触点在交流零点电流最小的时候断开,从而抑制了电弧的产生。多触点起到了良好的保护作用,延长了触点寿命、保障了财物安全。
过零检测电路的优缺点过零检测电路是抑制电弧的辅助手段,在主控回路中告知处理器零点的来临,处理器及时在电流最小的零点处将主回路断开,最大限度地杜绝了电弧的产生。但是该电路只适用于交流回路,不适用于直流回路。直流控制回路地电弧目前没有非常有效的手段来解决,依然依赖于磁吹、灭弧室、灭弧栅、充惰性气体等方式。
固态继电器虽然是电子式触点,不存在电弧的问题,但是电子式触点过大电流能力有限并且需要加装较大体积的散热片,增加了成本和体积。
总之,电弧是行业问题,不可避免,目前抑制电弧的手段非常有限,行业内的工程师一直在努力的研究抑制电弧的有效办法。
