电压力锅原理 结构原理 电压力锅电路原理框图

作者:佚名    文章来源:本站原创    点击数:3226    更新时间:2022-11-08

 以简单的机械式电压力锅谈谈,智能式也是从机械演变而来。机械理解为手动式的,功能比较少,不太智能。机械版的现在有些老年人比较喜欢用.

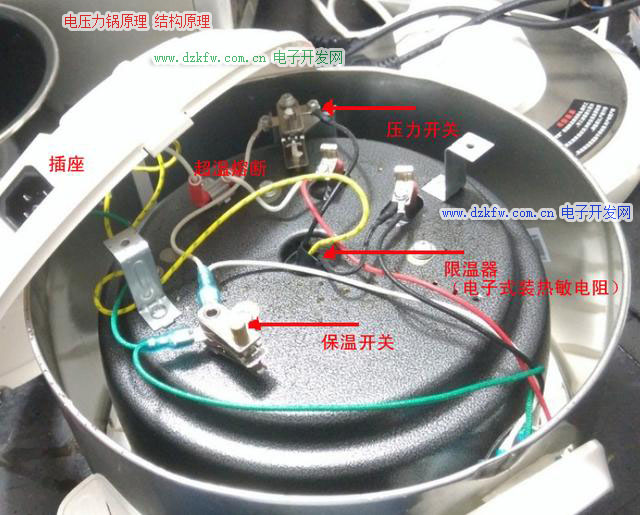

电压力锅原理 结构原理

电压力锅几乎都采用有内锅。工作时利用弹性壁受到压力,产生变形位移使压力开关动作断电停止加热,压力开关(机械开关)这种结构看见锅胆比锅体合盖处上沿高出8-10MM,这是行程距离。加热时产生压力,内锅与加热盘向下移动到达一定行程时压力开关断电,压力不足时,又由下向上移动压力开关复位---如此循环。为了保证绝对安全控压装置在压力60-80KP必须限压保护:如果压力开关失效,气压会冲开限压阀(手动排气阀),动作值为90-100KPA。

超压自卸装置:如果压力开关失效,限压阀堵死,压力不断上升,这时弹性机构所支持的加热盘不断下沉,使内胆与锅盖密封圈之间形成间隙不再密封,这时锅盖周边剧烈泄压,这样从根本上避免了爆炸。

限温保护:安装在锅底检测锅胆温度(KSD双金属片温度开关)当锅内干烧,温度升高但压力不上升,压力开关不动作持续加热,限温开关能防止锅温度过高烧坏(150度)。

超温保护就是一次性温度保险,如果限温保护开关失效,温度持续上升,防止烧坏锅体,多为145度(因为远离加热盘和锅底)。

对于智能电压力锅有的采用锅底温度传感器(NTC),用于个别功能的加热,但不可否认还是以压力开关为主。通过以上保护,电压力锅实际使用非常安全(超温超压方面,漏电除外)。

对于出现加热起压过程中,限压阀未动作(排气限压阀),即未超100KPA,却发生锅盖周边泄压,瞬间急剧泄压,这是弹性支撑板失效(自行更换限压开关调整不当也会出现),建议不做维修。

常见故障理

饭常烧焦

出现该故障一方面是定时器损坏。无法转动而未能在指定的保压时间内断开。如果是电机转动的是由压力开关控制,查压力开关是不是烧结在一起(只通不断)。

饭未熟就跳保温

旋扭开关触点接触不良,虽然已扭但并未接通,电路只由保温开关控制在60度。压力开关失灵,在压力未到的情况下,压力开关已误动作(跳开),而使电路处于保温状态。

通电指示灯不亮,不发热

电源线断路,过温熔断器开路,过温保护器断路,插座是否熔掉而不通。

电源指示灯亮,不发热

此故障主要在发热盘部份的故障,常见是因发热盘已烧毁(开路)。

开机加热一会整机就自动断开灯也不亮

锅底145度的温控器故障(过温保护器),
