SA-700吸尘器电路原理与故障维修,吸尘器工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-16

到现在的家电呀我们就不得不不去佩服那些搞研究发明的人了,随着吸尘器已经慢慢的走进了我们的生活,吸尘器进入市场为我们家庭清扫工具带来革新,很多人都只会使用它,但是却不知道吸尘器的构造和工作原理,如果您和小编一样对这些问题充满好奇,那就一起来看看其中究竟吧。

吸尘器的工作原理


1. 吸尘器是通过电动机的高速旋转,在主机内形成真空,利用由此产生的高速气流,从吸入口吸进垃圾。这时气流的速度高达时速240转,虱子等害虫在进入主机之内,便因高速碰撞吸尘管内壁而死掉。


2. 吸入吸尘器的垃圾,被积蓄在布袋机,被过滤网净化过的空气,则边冷却电动机,边被排出吸尘器。电动机是吸尘器的心脏,其性能的好坏,可直接影响吸尘器的可靠性。

3. 另外,吸尘器所使用的电动机,每分钟旋转2万至4万转。而如电扇的电动机,其转速为每分钟约1800至3600转,由此可知吸尘器电动机转速是多么高。


5.    吸尘器所产生的风力和真空力的合力,这两个因素却具有相反的特性。也就是说,风力大时真空力变弱,真空力强时则风力变小。这两者的合力的最大值,即表示该吸尘器能力的“吸入功率”,吸入功率用瓦(W)表示。

吸尘器的工作原理之静电除尘

吸尘静电除尘包含有粉尘颗粒的气体,在接有高压直流电源的阴极线和接地的阳极板之间所形成的高压电场通过时,由于阴极发生电晕放电、气体被电离。此时,带负电的气体离子,在电场力的作用下,向阳板运动,在运动中与粉尘颗粒相碰,则使尘粒荷以负电,荷电后的尘粒在电场力的作用下,亦向阳极运动,到达阳极后,放出所带的电子,尘粒则沉积于阳极板上,而得到净化的气体排出防尘器外。

结语:以上就是小编给大家介绍的一些关于吸尘器的工作原理,我们知道了吸尘器的工作原理就能更好的去操作它了,希望以上信息能够给大家带来一定的帮助。

一、电路原理

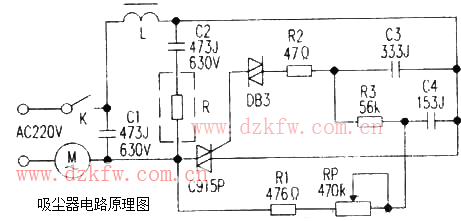

SA-700吸尘器电路见下图所示,合上开关K后市电220V交流电压经电机M、R1及直滑式单联电位器RP对电容C4充电,再经电阻R3对C3进行充电,当C3两端电压升至超过DB3的转折电压而导通时,触发C915P导通,电机M由此而得电快速旋转。调节RP的阻值可改变C915P可控硅的导通角,从而实现对电机速度的调节,以便选择对地毯、衣服、窗帘等所需的吸尘速度。图中的C1、C2、R及L构成抗干扰电路,滤除电网的干扰脉冲,同时清除本机对电网的干扰。

1

该机发生不能工作的故障,打开机壳,检查发现机内湿度较高,连为防止电机震动的海绵垫圈都几乎可拧出水来。并由此引发其印刷电路板敷铜线腐蚀和漏电甚至短路。再加上使用后长期放置于通风不良的环境所致。

吸尘器电路原理图

二、故障维修

虽其印刷电路板因潮湿而短路,但经检测电机是完好的;双向可控硅C915P等元器件也正常,仅是熔断电阻器R开路,用零欧姆电阻更换,并将其电路板上的敷铜线清理补焊。再清理电机并整体干燥等一系列处理后,该吸尘器恢复正常工作。通过这一实例,说明平时对吸尘器的通风保养也是至关重要的。
